6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous

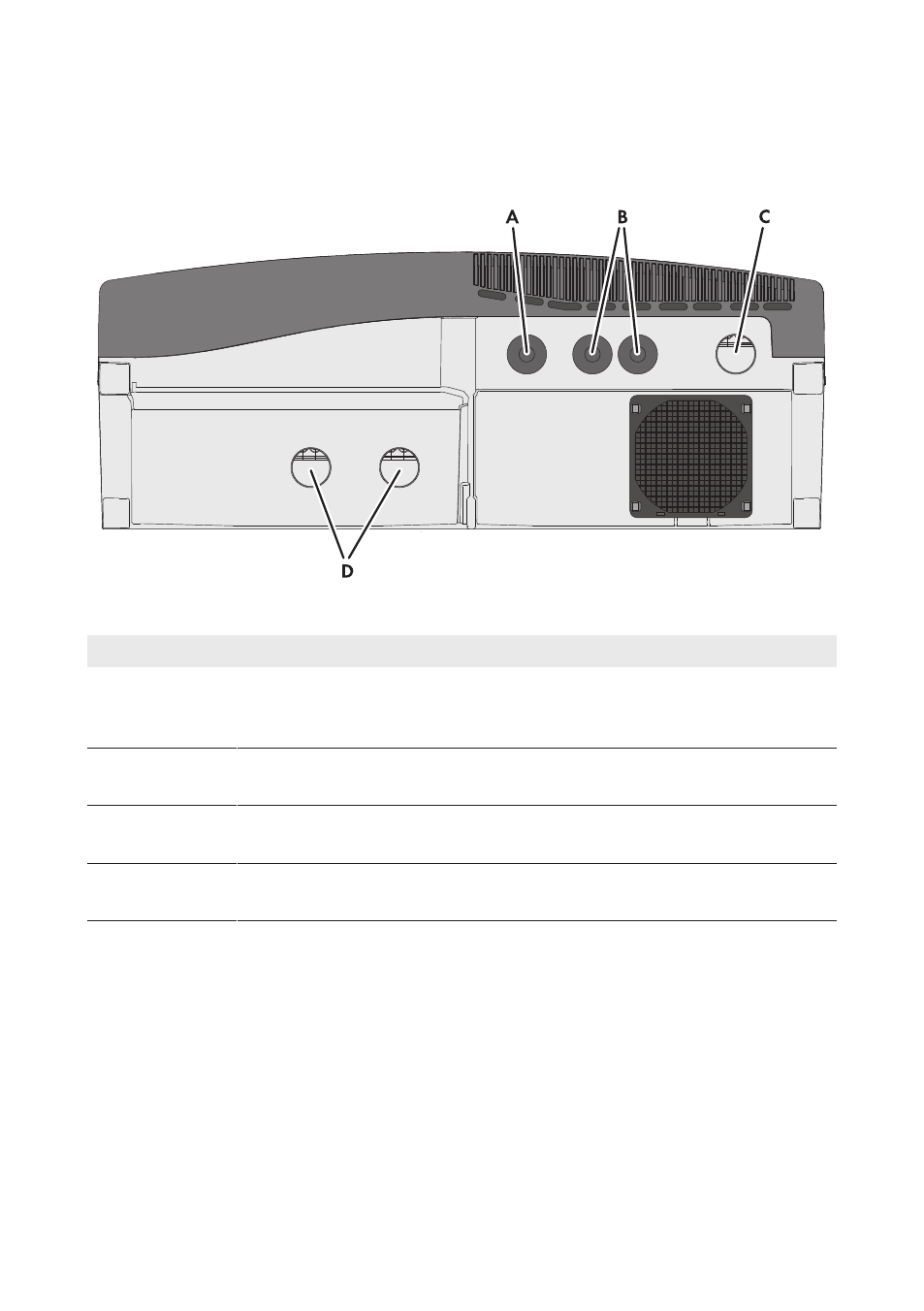

Figure 5 : Ouverture sur le dessous du boîtier de l’onduleur
Position Désignation
A Ouverture de boîtier avec plot de remplissage pour raccordement de commu-
nication
(diamètre : 27,8 mm à 28,0 mm (1,09 in à 1,1 in))
B Ouverture de boîtier avec plot de remplissage pour connexion Ethernet
(diamètre : 27,8 mm à 28,0 mm (1,09 in à 1,1 in))
C Ouverture de boîtier pour raccordement AC
(diamètre : 34,5 mm à 34,7 mm (1,36 in à 1,37 in))
D Ouverture de boîtier pour raccordement DC
(diamètre : 34,5 mm à 34,7 mm (1,36 in à 1,37 in))
