- 82 -

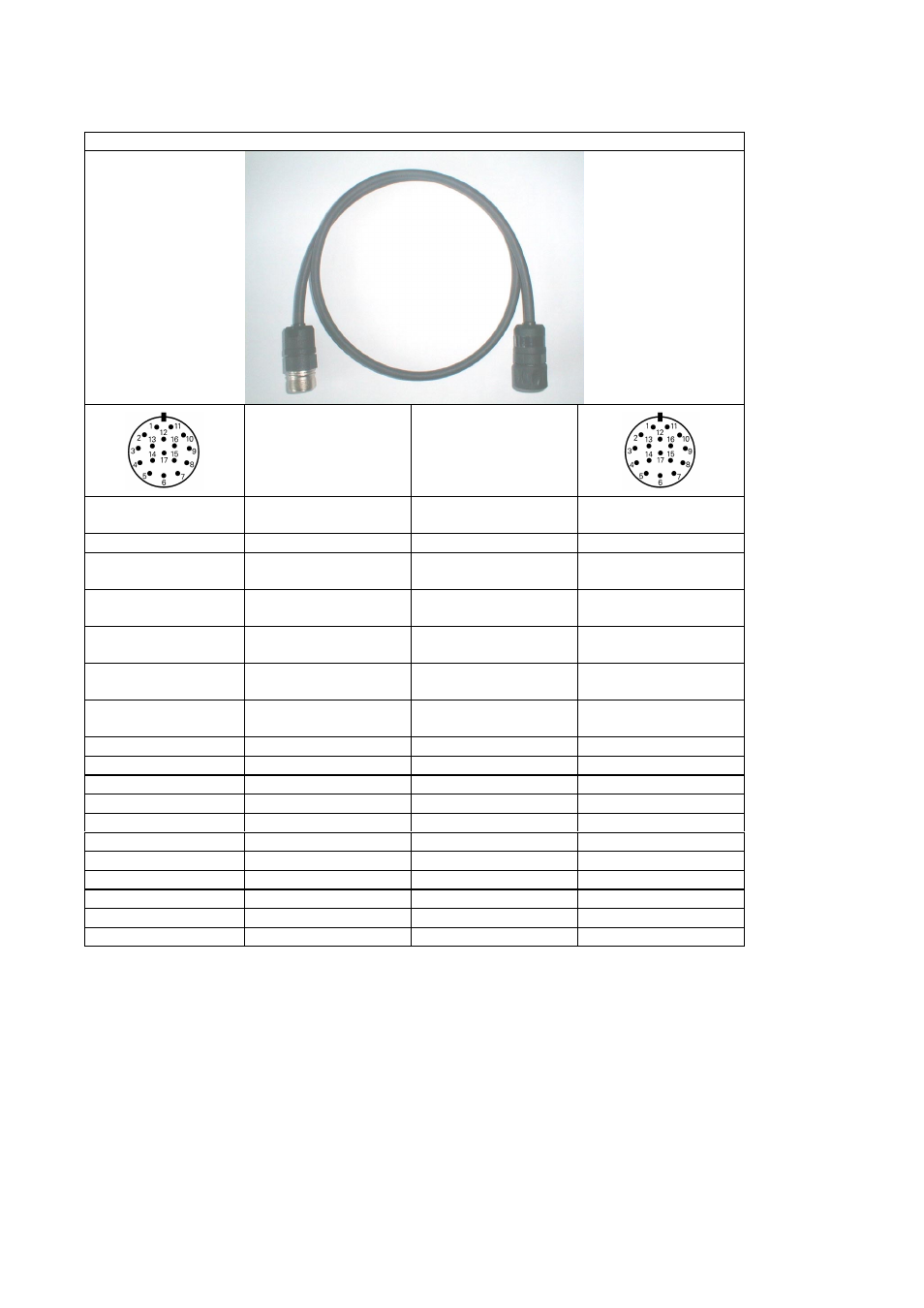

18.11 Câble de liaison HEIDENHAIN 17 plots standard
Câble de liaison HEIDENHAIN Id.Nr. 323897-xx
Signal Couleur des fils
Prise d'accouplement
17 plots mâle
Prise
17 plots femelle
JH-PIN 1 Up – palpeur / RxD bleu JH-PIN 1
JH-PIN 2 R-
Sens de rotation
noir JH-PIN 2
JH-PIN 3 R+
/UaS
rouge JH-PIN 3
JH-PIN 4 0V – palpeur
TxD
blanc JH-PIN 4
JH-PIN 5 Temp.+
Preset1 vert JH-PIN 5
JH-PIN 6 Temp.-
Preset2
brun JH-PIN 6
JH-PIN 7 Up brun/vert JH-PIN 7
JH-PIN 8 CLOCK+ violet JH-PIN 8
JH-PIN 9 CLOCK- jaune JH-PIN 9
JH-PIN 10 0V blanc/vert JH-PIN 10
JH-PIN 11 blindage interne - JH-PIN 11
JH-PIN 12 B+ bleu/noir JH-PIN 12
JH-PIN 13 B- rouge/noir JH-PIN 13
JH-PIN 14 DATA+ gris JH-PIN 14
JH-PIN 15 A+ vert/noir JH-PIN 15
JH-PIN 16 A- jaune/noir JH-PIN 16
JH-PIN 17 DATA- rose JH-PIN 17
