- 80 -

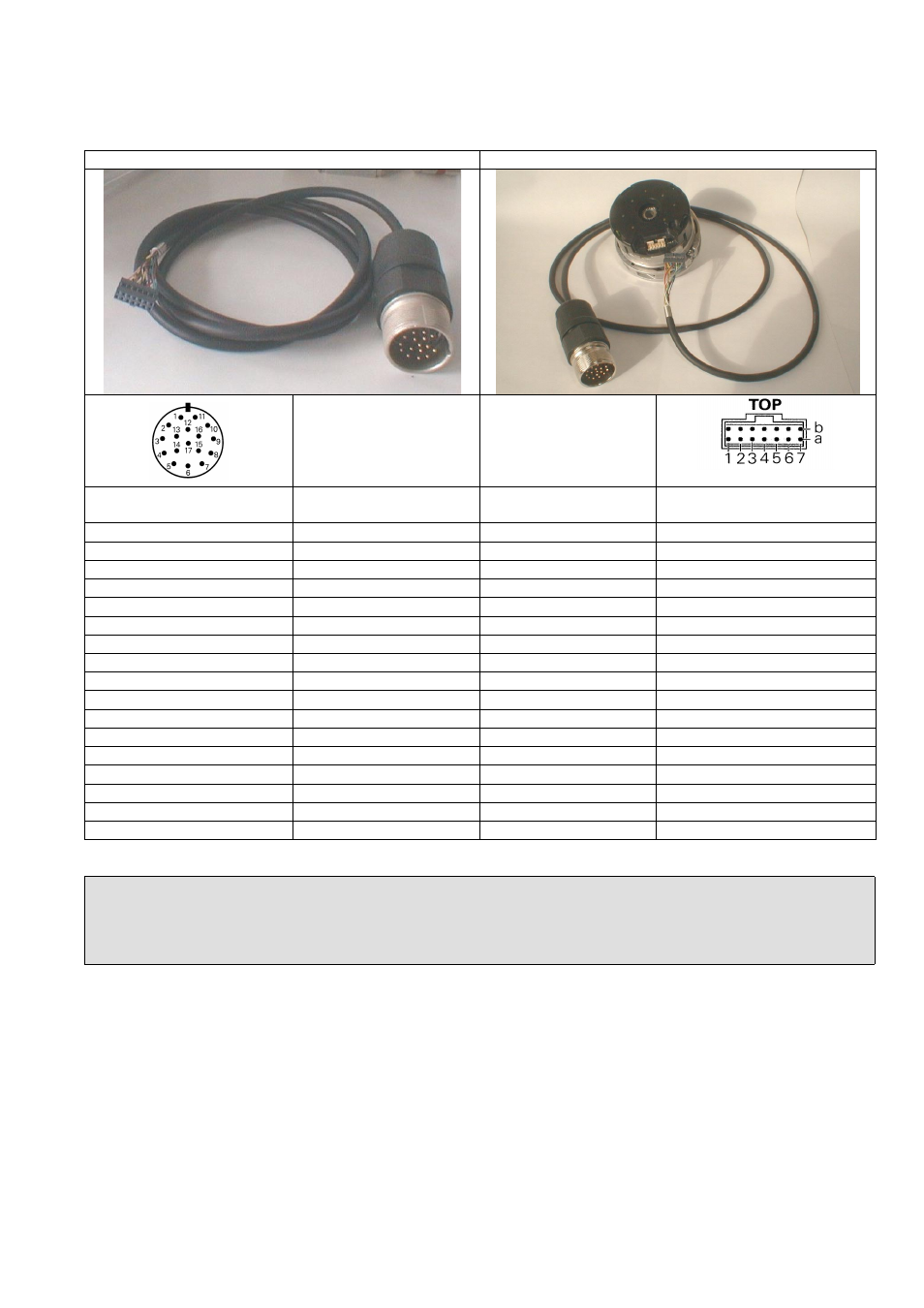

18.10.2 Câble adaptateur avec connecteur de platine 14 plots
ex. ERN 1387 avec piste incrémentale Zn et piste de commutation analogique Z1
Câble de sortie HEIDENHAIN Id.Nr. 330980-xx Système de mesure raccordé
Signal Couleur des fils
Prise d'accouplement
17 plots mâle
Connecteur de platine
JH-PIN 1 Up – palpeur bleu 7a
JH-PIN 2 R- noir 4a
JH-PIN 3 R+ rouge 4b
JH-PIN 4 0V – palpeur blanc 3a
JH-PIN 5 Temp.+ vert -
JH-PIN 6 Temp.- brun -
JH-PIN 7 Up brun/vert 1b
JH-PIN 8 D- violet 6a
JH-PIN 9 D+ jaune 2b
JH-PIN 10 0V blanc/vert 5b
JH-PIN 11 blindage interne - -
JH-PIN 12 B+ bleu/noir 3b
JH-PIN 13 B- rouge/noir 5a
JH-PIN 14 C+ gris 7b
JH-PIN 15 A+ vert/noir 6b
JH-PIN 16 A- jaune/noir 2a
JH-PIN 17 C- rose 1a
Attention:
Ce câble ne convient pas au fonctionnement en boucle sur la machine car les conducteurs du contrôle de
température manquent!
Attention au blindage!
