- 49 -

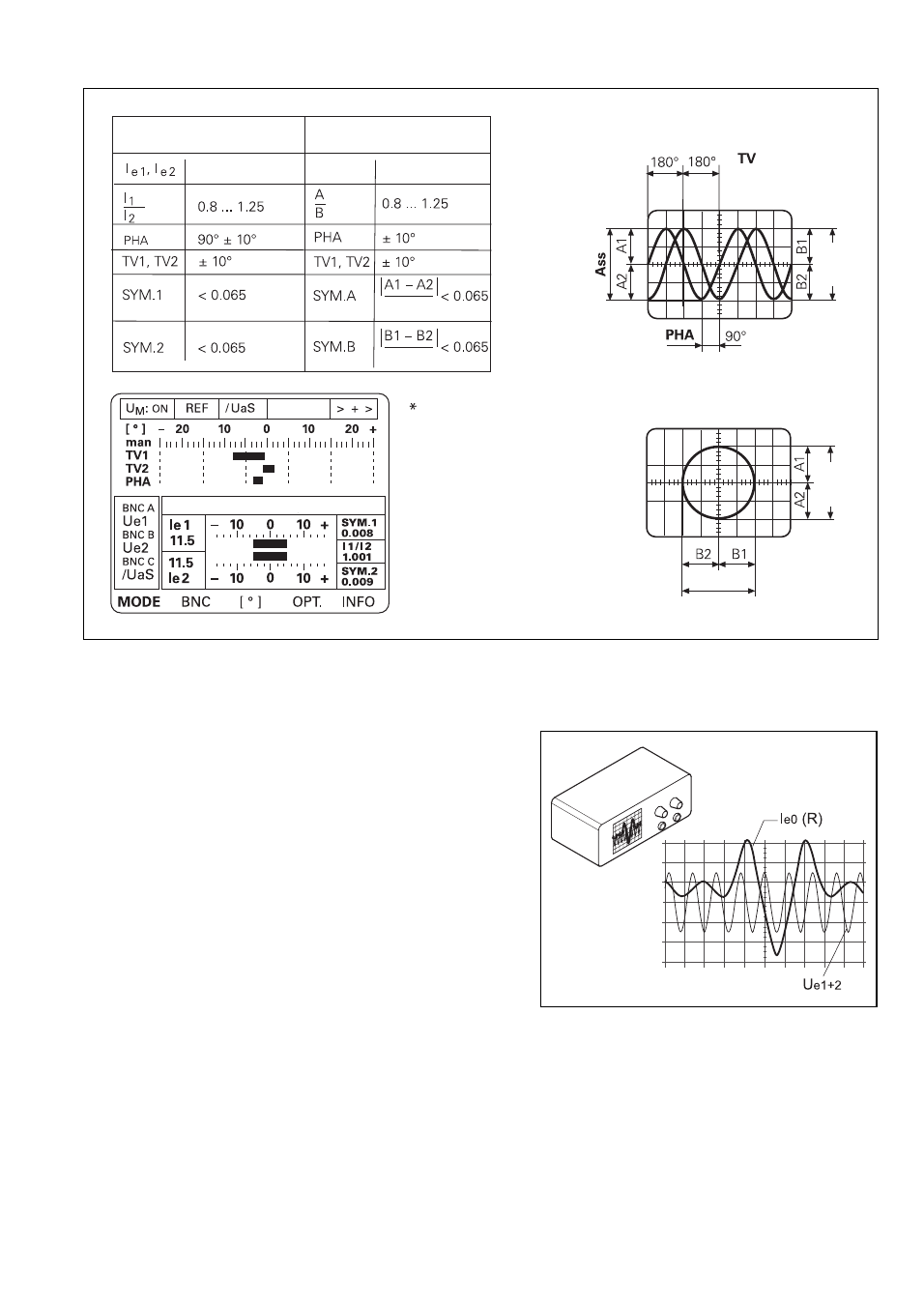

Signal de la marque de référence
Représentation de l'oscilloscope x - t
•
Dans la configuration par défaut de l'oscilloscope, il convient
de modifier le réglage du déclencheur de la manière
suivante:
–
déclenchement sur canal A
– déclenchement manuel (AC ou DC)
– déclenchement du flanc négatif
•
Franchir („vers l'avant“/„vers l'arrière“)
avec oscillation la marque de référence
à contrôler.
•
Sur l'oscilloscope, régler le seuil de déclenchement (LEVEL)
à l'aide du potentiomètre de déclenchement jusqu'à ce que
le signal de la marque de référence apparaisse à l'écran
sous la forme d'une figure „verticale“.
Platine interface 11 µAcc Platine interface 1 Vcc
7 … 16 µAcc * 0.6 … 1.2 Vcc
2 Acc
2 Bcc
Anciennes séries LS:
LS 50x; LS 80x
(ex. LS 503, LS 803)
Ie1, Ie2 15 … 35 µAcc
Acc
Bcc
Bcc
Mesurer amplitude [µAcc]
Acc, Bcc
