- 79 -
18.10 Câble adaptateur pour le raccordement du PWM8 directement sur le
connecteur de platine du systèmes de mesure
Si le système de mesure à contrôler possède un kit de câble inconnu, il convient de connecter ce système de
mesure directement au niveau du connecteur de platine par l'intermédiaire du câble adaptateur avec câblage
HEIDENHAIN!
Remarque:
L'embase coudée 17 plots située sur le système de mesure peut avoir des câblages différents!

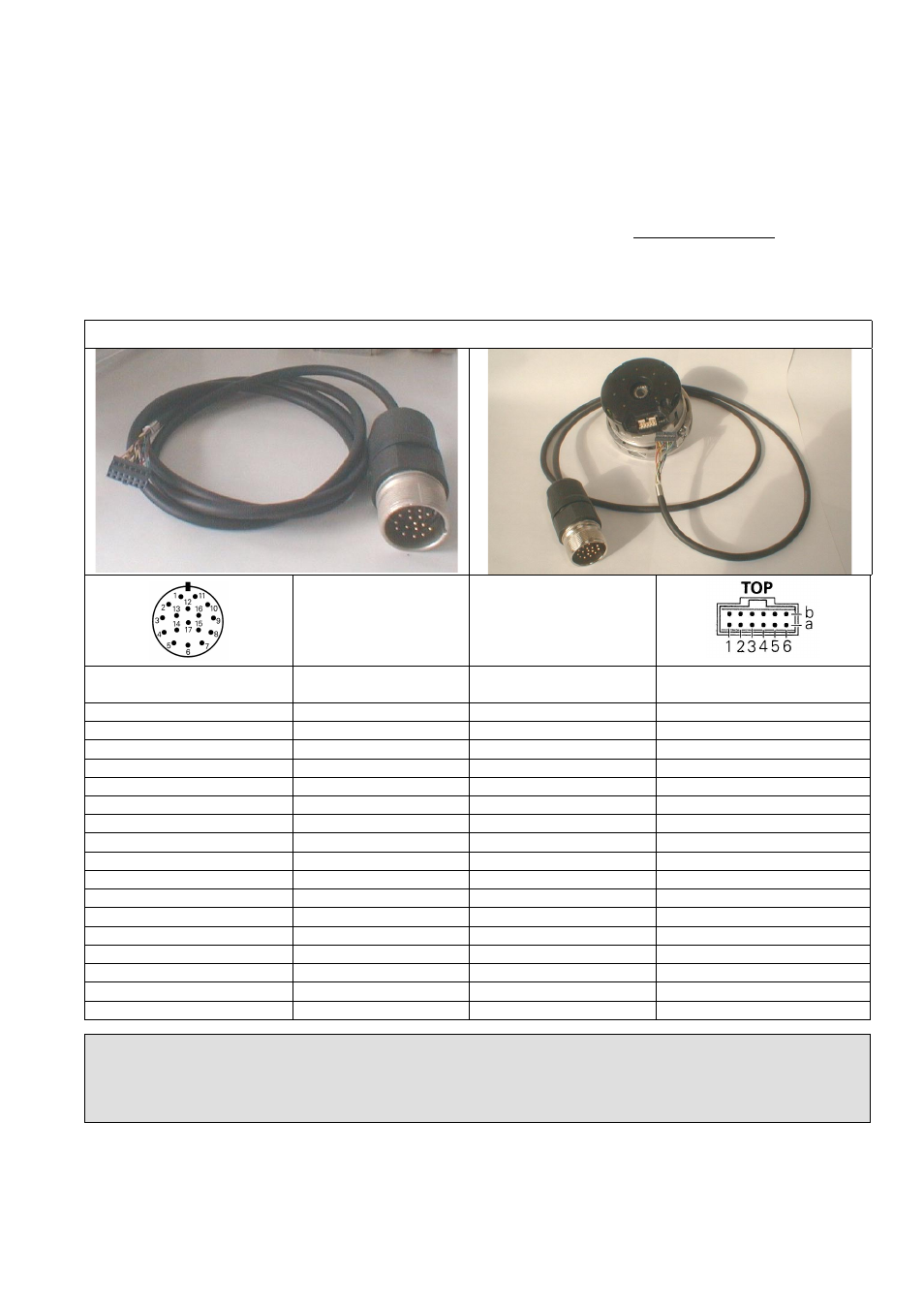

18.10.1 Câble de sortie HEIDENHAIN avec connecteur de platine 12 plots
pour système de mesure 1 Vcc avec interface EnDat ou SSI
Câble de sortie HEIDENHAIN Id.Nr. 349839-xx
Signal Couleur
Prise d'accouplement
17 plots. mâle
Connecteur de platine
JH-PIN 1 Up – palpeur bleu 7a
JH-PIN 2 libre noir -
JH-PIN 3 libre rouge -
JH-PIN 4 0V – palpeur blanc 3a
JH-PIN 5 Temp.+ vert -
JH-PIN 6 Temp.- brun -
JH-PIN 7 Up brun/vert 1b
JH-PIN 8 CLOCK+ violet 2b
JH-PIN 9 CLOCK- jaune 5a
JH-PIN 10 0V blanc/vert 4b
JH-PIN 11 blindage interne - -
JH-PIN 12 B+ bleu/noir 4a
JH-PIN 13 B- rouge/noir 3b
JH-PIN 14 DATA+ gris 6b
JH-PIN 15 A+ vert/noir 2a
JH-PIN 16 A- jaune/noir 5b
JH-PIN 17 DATA- rose 1a
Attention:
Ce câble ne convient pas au fonctionnement en boucle sur la machine car les conducteurs du contrôle de
température manquent!
Attention au blindage!
