- 29 -
6. Dans la pratique
6.1 Alimentation en tension du PWM 8 et du système de mesure
6.1.1 Alimentation en tension du PWM 8 et du système de mesure par la prise DC-IN

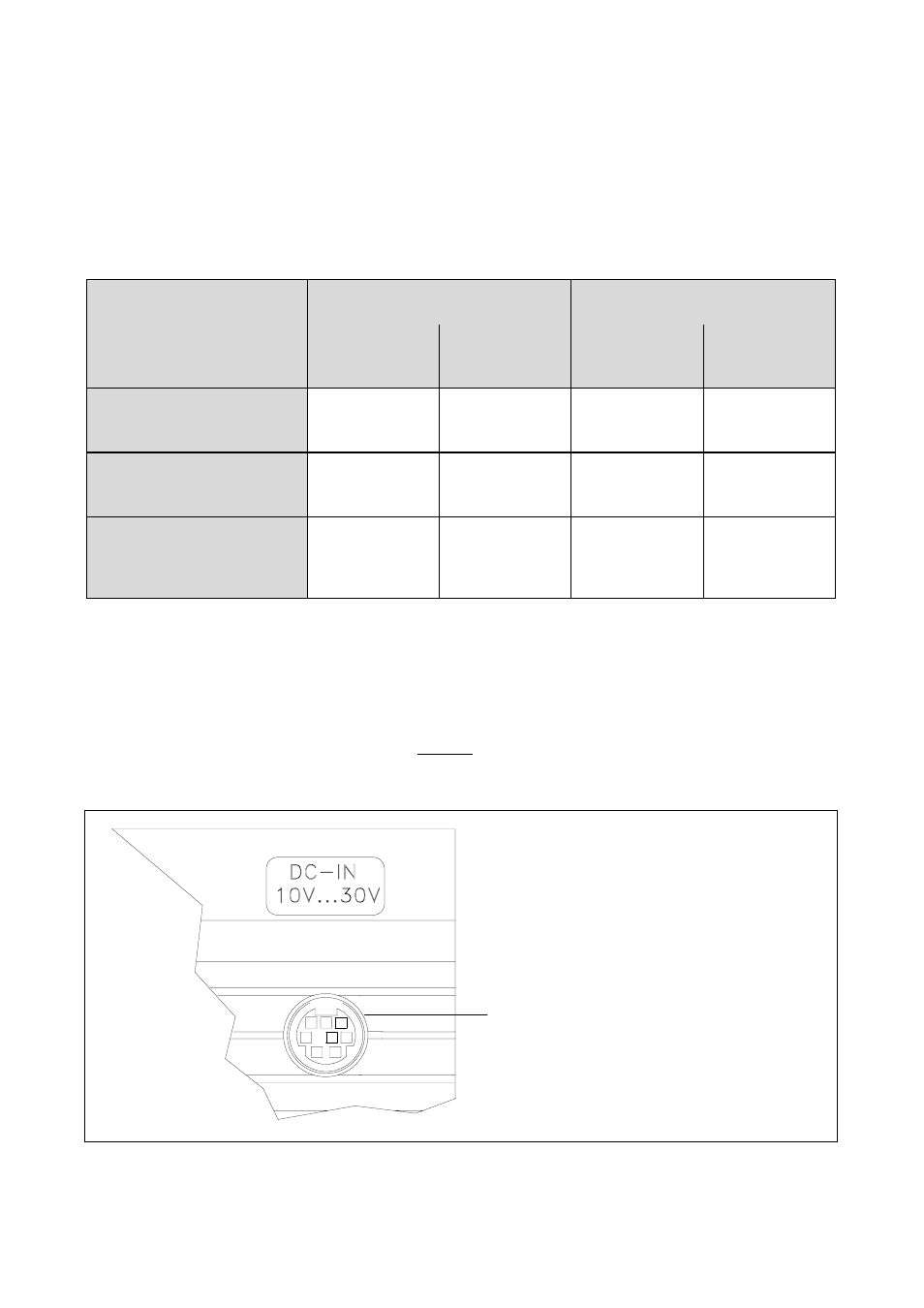

Le PWM 8 peut être alimenté par diverses sources. Le tableau suivant illustre ces possibilités d'alimentation:
Alimentation du PWM 8
à partir
Alimentation du
système de mesure
Bloc d'alimen-
tation 24 V Electronique
consécutive Directement par
l'électronique
consécutive Libre de
potentiel
Connexion seulement du
bloc d'alimentation 24 V
(prise DC-IN) x x 1)
Connexion de l'électronique
consécutive (sortie système
de mesure)
x x x 1)
Connexion du bloc
d'alimentation 24 V et de la
tension de l'électronique
consécutive
x x x 1)
1) Séparation de potentiel impossible avec la platine interface HTL.
Ainsi qu’il a été précisé au chapitre 2: Généralités, Le PWM 8 peut être alimenté soit par le bloc d’alimentation
24V contenu dans la fourniture, soit par une autre source d’alimentation continue 10 - 30 V sur la prise DC-IN.
La tension résidant sur la prise DC-IN se réfère à la tension du système de mesure générée par le PWM 8;
cela veut dire que si la séparation de potentiel entre le PWM 8 et l'électronique consécutive est nécessaire, la
tension résidant sur la prise DC-IN doit être libre de potentiel vers l'électronique consécutive. Le bloc
d’alimentation 24 V contenu dans la fourniture remplit cette exigence.
Si le PWM 8 fonctionne sur la prise DC-IN, il est toujours alimenté par cette source, indépendamment du fait
qu’une tension du système de mesure soit alimentée ou non sur la sortie système de mesure de la platine
interface!
5
8 7 6
4 3
1 2
Prise pour l'alimentation externe en tension
Cf. chap. Caractéristiques techniques
Détail du PWM 8
