- 81 -

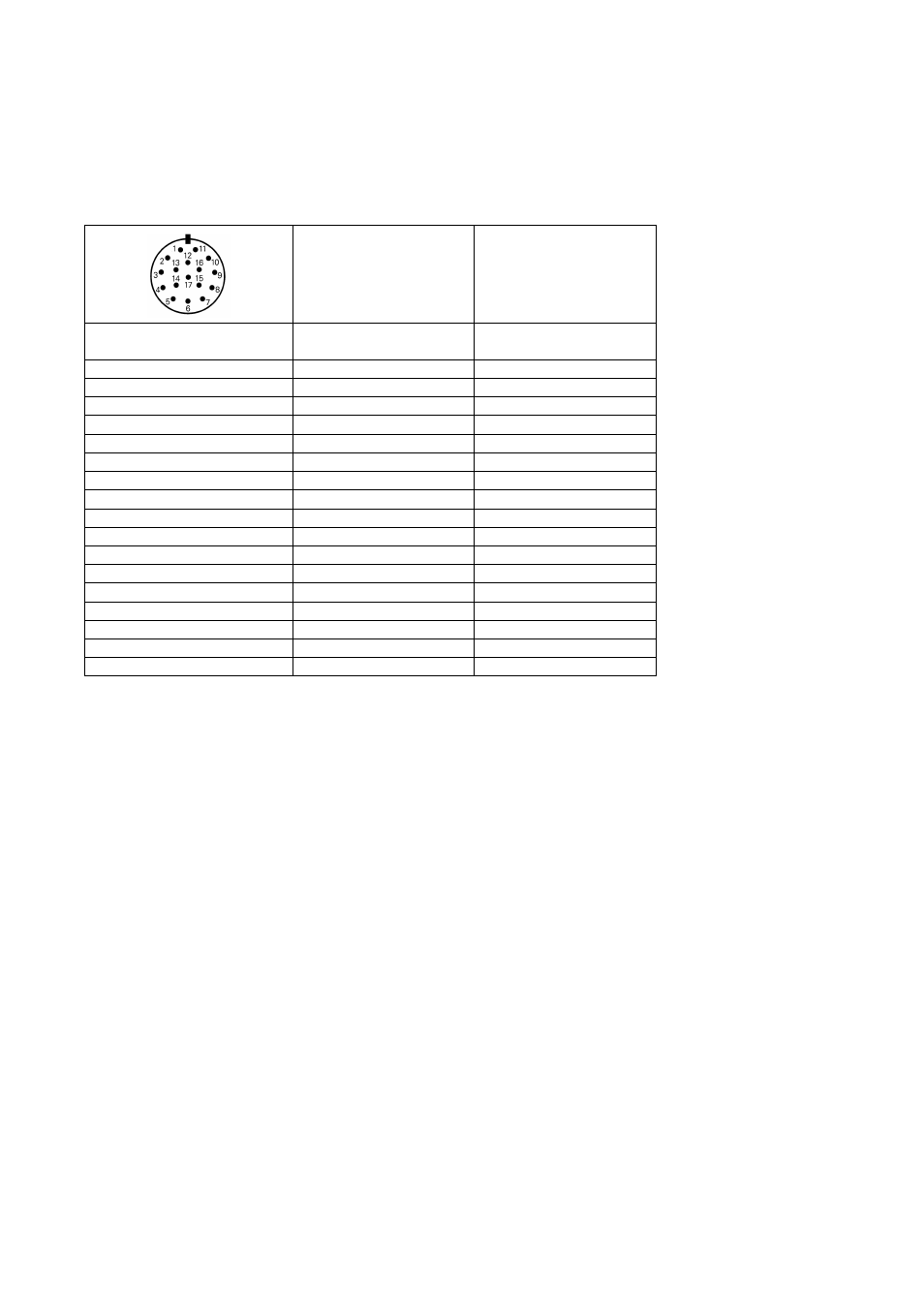

18.10.3 Câblage HEIDENHAIN pour système de mesure 1Vcc avec interface SSI
programmable
Le tableau ci-après n'indique que le câblage correspondant au câble du système de mesure.
Remarque:
L'échange du kit de câble n'est pas possible avec ces systèmes de mesure.
Signal Couleur des fils
Prise d'accouplement
17 plots mâle
JH-PIN 1 RxD bleu
JH-PIN 2 Sens de rotation noir
JH-PIN 3 /Uas rouge
JH-PIN 4 TxD blanc
JH-PIN 5 Preset 1 vert
JH-PIN 6 Preset 2 brun
JH-PIN 7 10 à 30 V (Up) brun/vert
JH-PIN 8 CLOCK+ violet
JH-PIN 9 CLOCK- jaune
JH-PIN 10 0V blanc/vert
JH-PIN 11 blindage interne -
JH-PIN 12 B+ bleu/noir
JH-PIN 13 B- rouge/noir
JH-PIN 14 DATA+ gris
JH-PIN 15 A+ vert/noir
JH-PIN 16 A- jaune/noir
JH-PIN 17 DATA- rose
