– 44 –

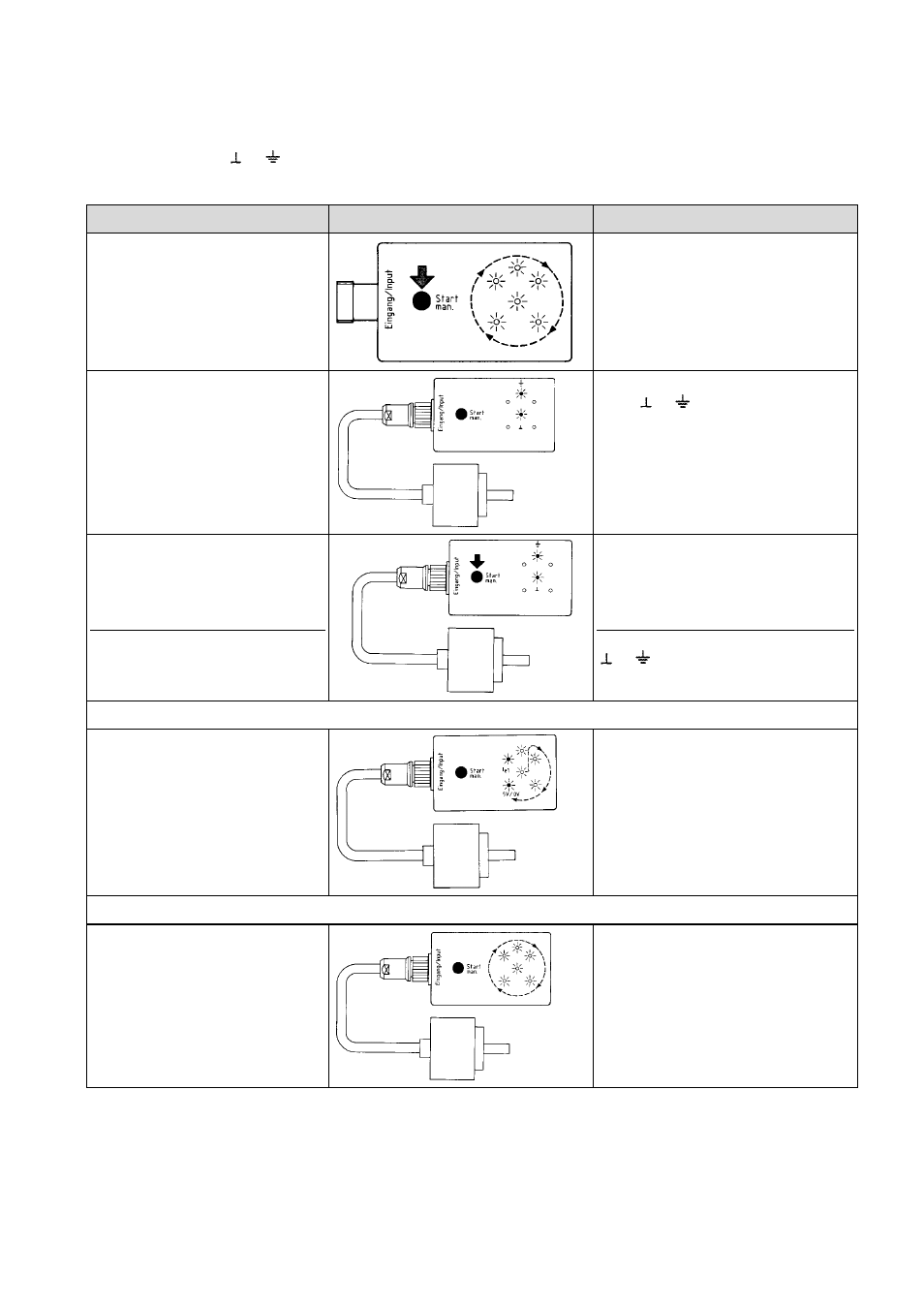

9.2 Exemple d'application
Mesure d’un capteur rotatif présentant les courts-circuits suivants:
1. Court-circuit entre et
2. Court-circuit entre Ie1 et 0V/5V
Instruction Affichage Origine du défaut
Test de pile:
appuyer sur la touche start
manuelle Allumage séquentiel des LED
= pile correcte
LED non allumées
= pile défectueuse
Raccorder le capteur rotatif;
Lancement automatique de la
procédure de contrôle! Affichage du court-circuit
entre et (1er court-circuit)
La procédure de contrôle n’est
pas lancée (la LED ne s’allume
pas!)
Appuyer sur la touche start
manuelle. Lancement de la
procédure de contrôle
Source lumineuse du capteur rotatif
défectueuse ou ligne de conduite de
la source lumineuse interrompue.
Affichage du court-circuit entre
et (1er court-circuit)
Rémédier au court-circuit sur le capteur rotatif!
Raccorder le capteur rotatif;
Lancement automatique de la
procédure de contrôle Arrêt de l’allumage séquentiel au
niveau de la LED "0V/5V".
Le court-circuit entre 0V/5V et Ie1
est signalé par les LED 0V/5V et Ie1
qui restent allumées en permanence
(2ème court-circuit)
Eliminer le 2ème court-circuit sur le capteur rotatif!
Raccorder le capteur rotatif;
Lancement automatique de la
procédure de contrôle Allumage séquentiel de chacune
des 6 LED tant que le capteur rotatif
reste raccordé ou que la touche start
manuelle est actionnée.
Le capteur rotatif ne présente
plus de court-circuit!
Une fois la réparation effectuée, la procédure de mesure doit être renouvelée jusqu’à ce
qu’il y ait allumage séquentiel de toutes les diodes. Dans ce cas, le système de mesure ne
présente plus de court-circuit!
*
