- 14 -

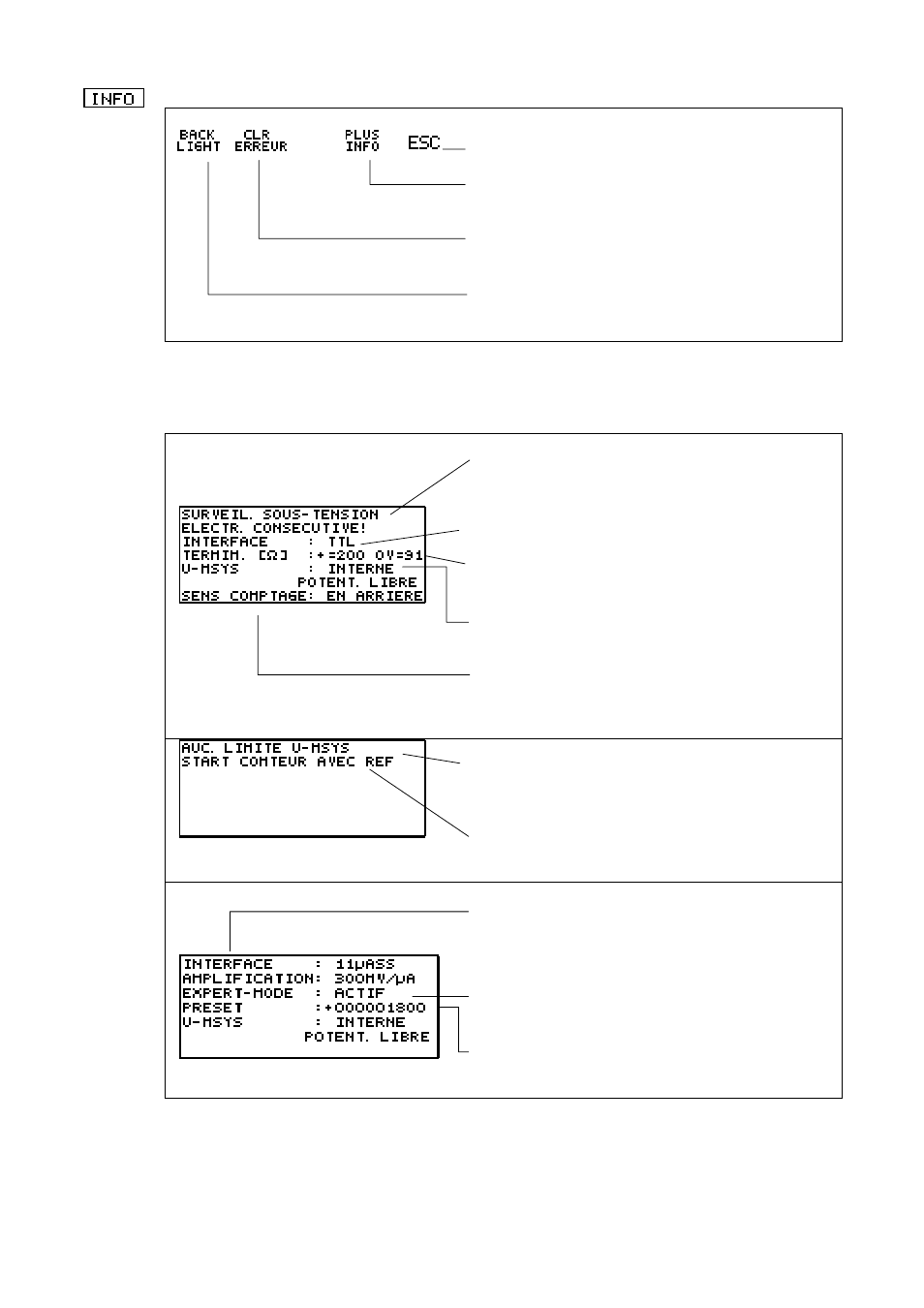

Cette softkey permet d’afficher le menu de softkeys pour les informations:
Fermer INFO
Si plusieurs informations sont présentes,
possibilité de commuter sur page INFO suivante
La mémoire du signal de perturbation (ERROR)
peut être effacée
La luminosité en arrière-plan de l’affichage peut être
activée ou désactivée
Les informations relatives au PWM 8 et à la platine interface peuvent être affichées dans la
fenêtre INFO.
Affichages possibles:
Tension système de mesure de l'électronique con-
sécutive trop basse pour fonction sans perturba-
tions. Cf. également chap. 6 Utilisation pratique
Platine interface 11µAcc, 1Vcc, TTL ou HTL
Résistances de charge pour signaux de mesure:
ON. Ici: 200
Ω sur plus et 91 Ω sur masse
L'alimentation du système de mesure est prélevée
de manière INTERNE (bloc d'alimentation ext.)
Sens de comptage du COMPTEUR UNIVERSEL
(ici: avec déplacement vers l'avant du système de
mesure, on a un sens de comptage vers l'arrière)
La tension du système de mesure peut être réglée
sans limites jusqu'à 10 V max. (sauf HTL)
Cf. chap. 3.2.2 Programmation paramétrée
Le COMPTEUR UNIVERSEL est lancé avec
l'impulsion de référence suivante
Avec la platine interface 11µA
cc
, l’amplification des
signaux de sortie est indiquée. Le signal de sortie
de 11µA
CC
, par ex., est affiché par l’oscilloscope
comme signal de tension 3,3 V
CC.
Le MODE EXPERT a été activé
(cf. chap. 3)
La valeur PRESET introduite pour le COMPTEUR
UNIVERSEL est affichée.
