12.1 Description des signaux de sortie
12.1.1 Signaux de sortie
11 µAcc
Signaux de courant
Les signaux incrémentaux sinusoïdaux I
1
et I
2
sont déphasés de 90° él. et leur amplitude est d'environ
11 µAcc. Les crêtes du signal de la marque de référence I
0
ont une partie utile d'environ 5,5 µA.
Les signaux de courant des systèmes de mesure linéaire incrémentaux peuvent être interpolés et digitalisés
soit dans l'électronique consécutive (par ex. dans une visualisation de cotes ND ou une commande
numérique TNC de HEIDENHAIN), soit encore dans une électronique externe EXE de HEIDENHAIN.
Si l'on utilise les câbles HEIDENHAIN pour relier le système de mesure linéaire et l'électronique consécutive,
les signaux de courant peuvent être transmis sur des longueurs de câble pouvant aller jusqu'à 30 m.
* Les valeurs données pour l'amplitude du signal sont valables pour Up = 5 V
±
5% au niveau de
l'alimentation, avec une longueur de câble jusqu'à 30 m et une section des fils d'alimentation de 1mm
2
.
L'amplitude du signal varie en fonction de l'augmentation de la fréquence de balayage.

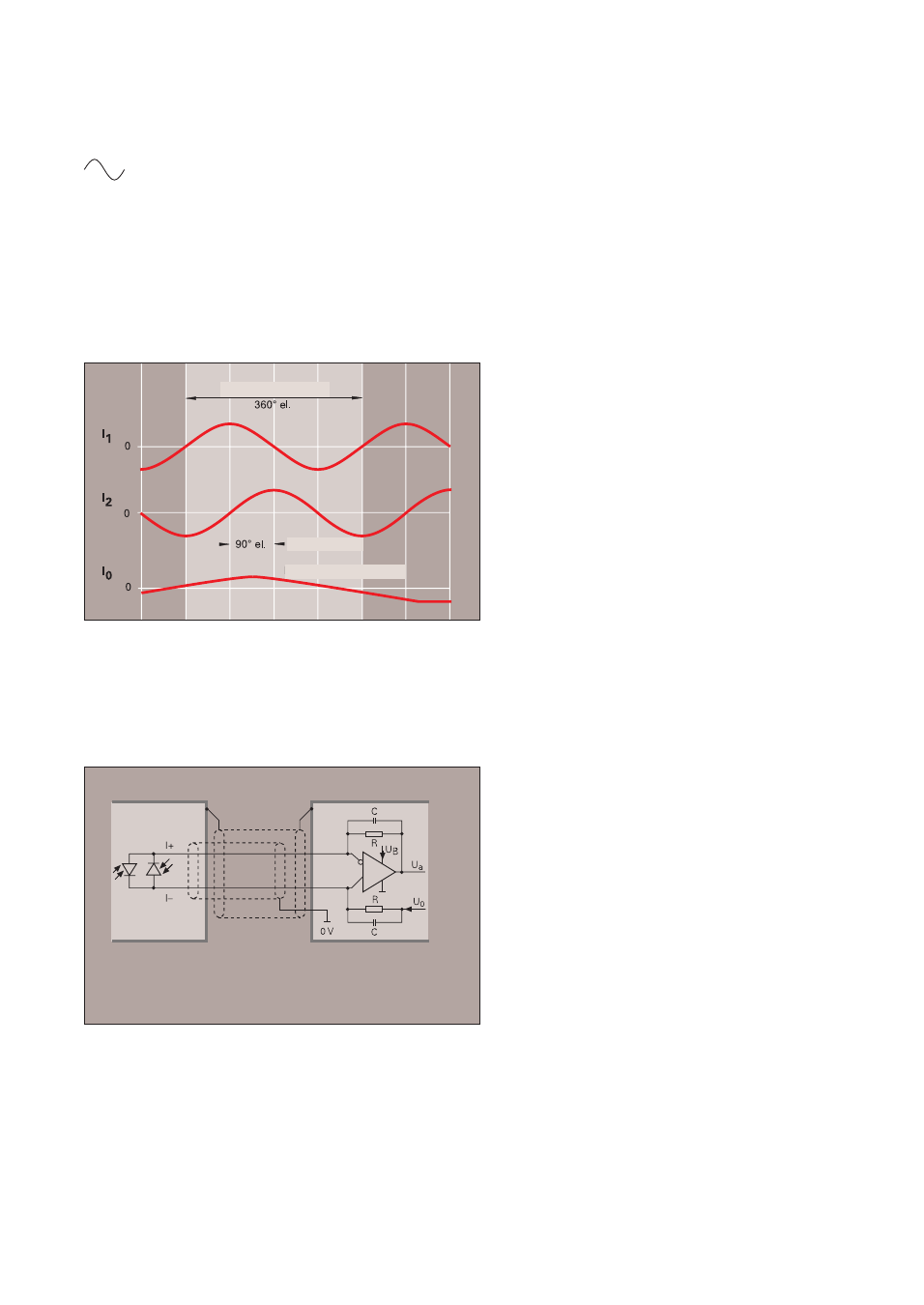

Circuit conseillé à l'entrée de l'électronique consécutive
Signaux incrémentaux
2 signaux incrémentaux sinusoïdaux I1 et I2
Amplitude du signal*
I1, I2: 7 à 16 µAcc
Signaux des marques de référence
1 ou plusieurs crêtes de signal I0
Amplitude du signal avec charge k
Ω
I0 env. 5,5 µA (partie utile)
Exemple:
Longueur du câble
max. 30 m (capacité linéique de 90 pF/m)
avec câble HEIDENHAIN
Fréquence limite à – 3dB du circuit
d'entrée
env. 60 kHz
Dimensionnement
Récepteur différentiel RC4157
C = 27 pF
R = 100 k
Ω ±
2%
U0 = UB/2
UB = +15 V
Période du signal
Déphasage
Signal de référence
