Cycles : tournage

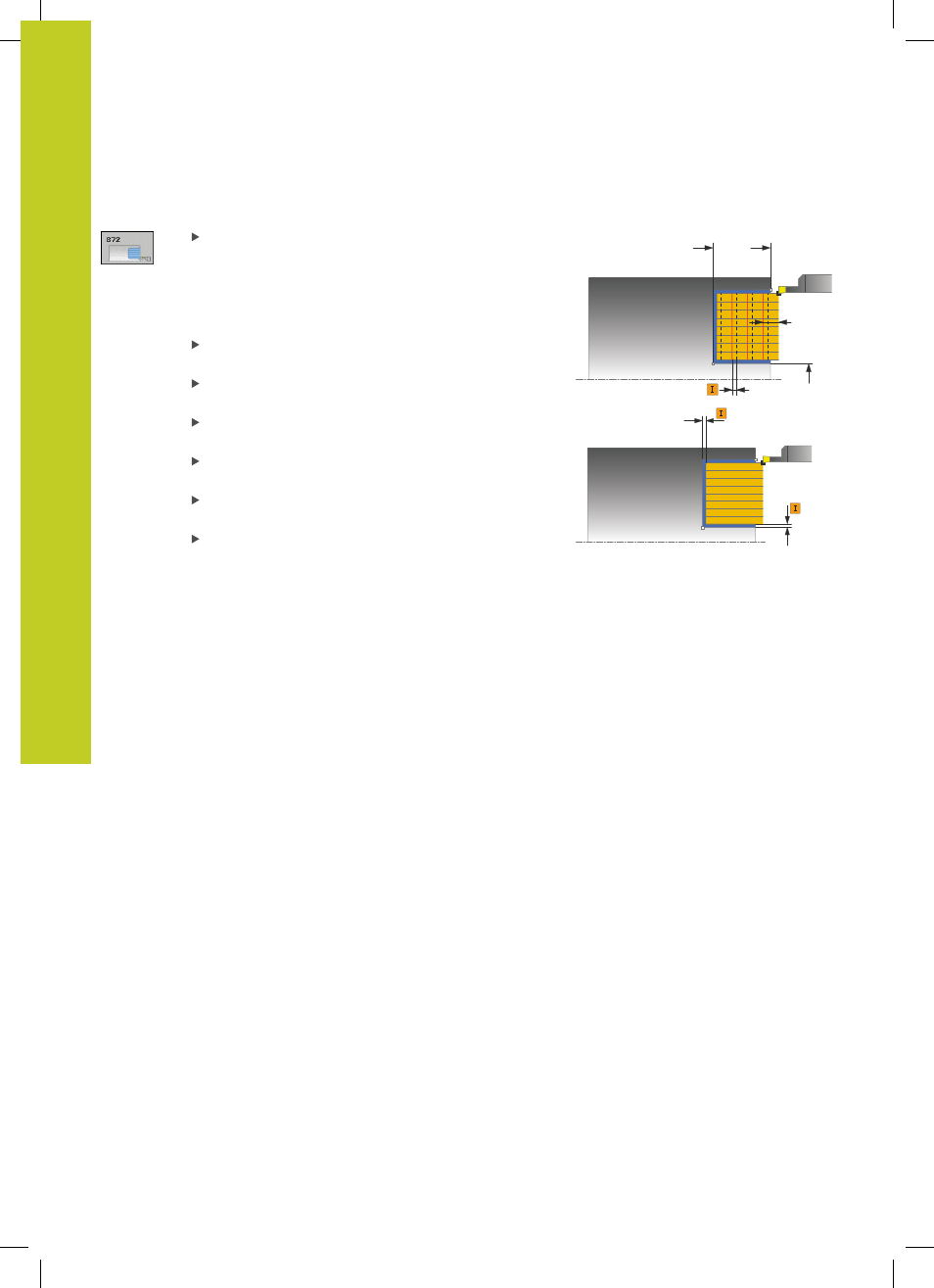

13.26 GORGE AXIAL ETENDU
(cycle 872, DIN/ISO : G872)
13
384
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 : réservé, sans fonction
actuellement
Diamètre début de contour Q491 : coordonnée X
du point de départ du contour (cote au diamètre)
Début du contour Z Q492 : coordonnée Z du point
de départ du contour
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Angle flanc Q495 : angle entre le flanc au point de
départ du contour et la parallèle à l'axe de rotation
Q460 Ø Q493
Q494
Q463
Q492
Ø Q483
Q484
