GORGE CONTOUR RADIAL
(cycle 860, DIN/ISO : G860)
13.24
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
379
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Limitation de coupe Q479 : activer la limitation de
coupe
0 : limitation de coupe inactive
1 : limitation de coupe active (
Q480/Q482)
Diamètre limite Q480 : valeur X pour la limite du
contour (cote au diamètre)
Valeur limite Z Q482 : valeur Z pour la limite du
contour

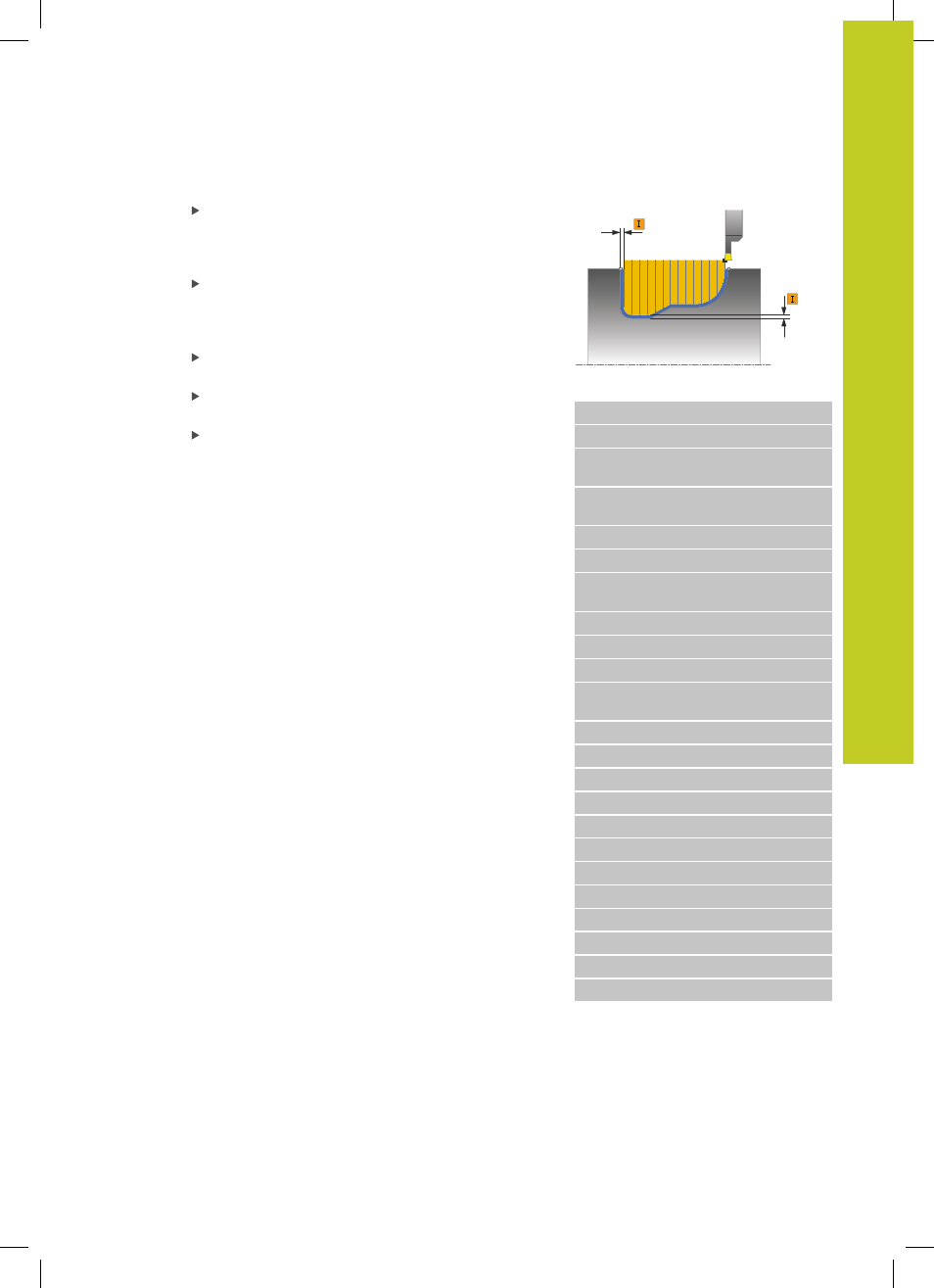

Passe limite Q463 : profondeur max. par coupe
Ø Q483
Q484
Séquences CN
9 CYCL DEF 14.0 CONTOUR
10 CYCL DEF 14.1 LABEL CONTOUR 2
11 CYCL DEF 860 GORGE CONTOUR
RADIAL
Q215=+0
;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q479=+0 ;LIMITATION COUPE
Q480=+0 ;VALEUR LIMITE
DIAMETRE
Q482=+0 ;VALEUR LIMITE Z
Q463=+0 ;PASSE LIMITE
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z-20
17 L X+45
18 RND R2
19 L X+40 Z-25
20 L Z+0
21 LBL 0
