Cycles SL avec formule complexe de contour 9.1
9
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
227

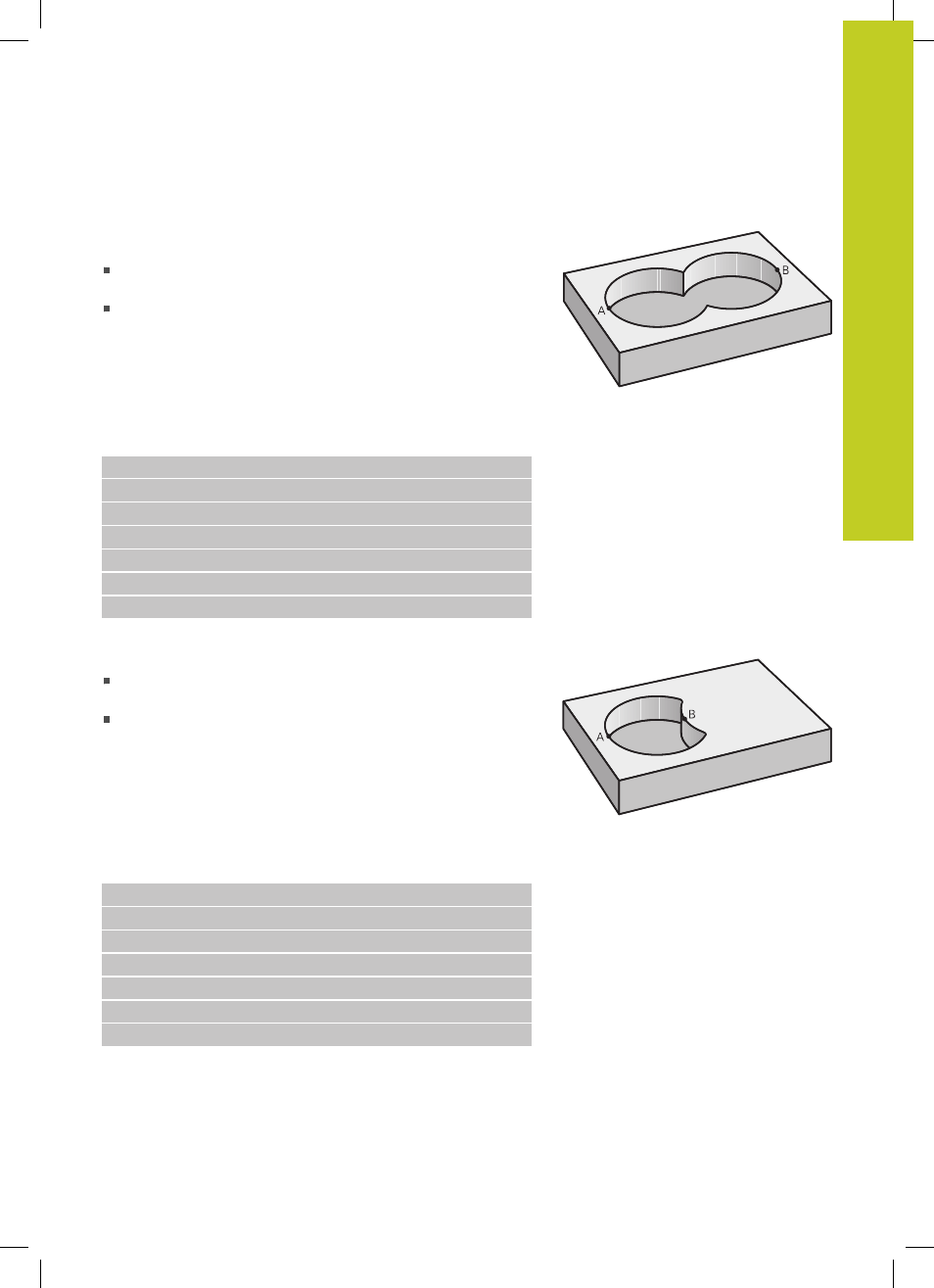

Surface „d'addition“
Les deux surfaces partielles A et B, y compris leurs surfaces
communes, doivent être usinées :
Les surfaces A et B doivent être programmées sans correction
de rayon dans des programmes séparés
Dans la formule de contour, les surfaces A et B sont prises en
compte avec la fonction “réuni avec“
Programme de définition de contour :
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
Surface „de soustraction“
La surface A doit être usinée sans la partie recouverte par B:
Les surfaces A et B doivent être programmées sans correction
de rayon dans des programmes séparés.
Dans la formule de contour, la surface B est soustraite de la
surface A avec la fonction
sans .
Programme de définition de contour :
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
