TOURNAGE TRANSVERSAL ETENDU PLONGÉE
(cycle 824, DIN/ISO : G824)
13.14
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
339
13.14 TOURNAGE TRANSVERSAL ETENDU
PLONGÉE
(cycle 824, DIN/ISO : G824)

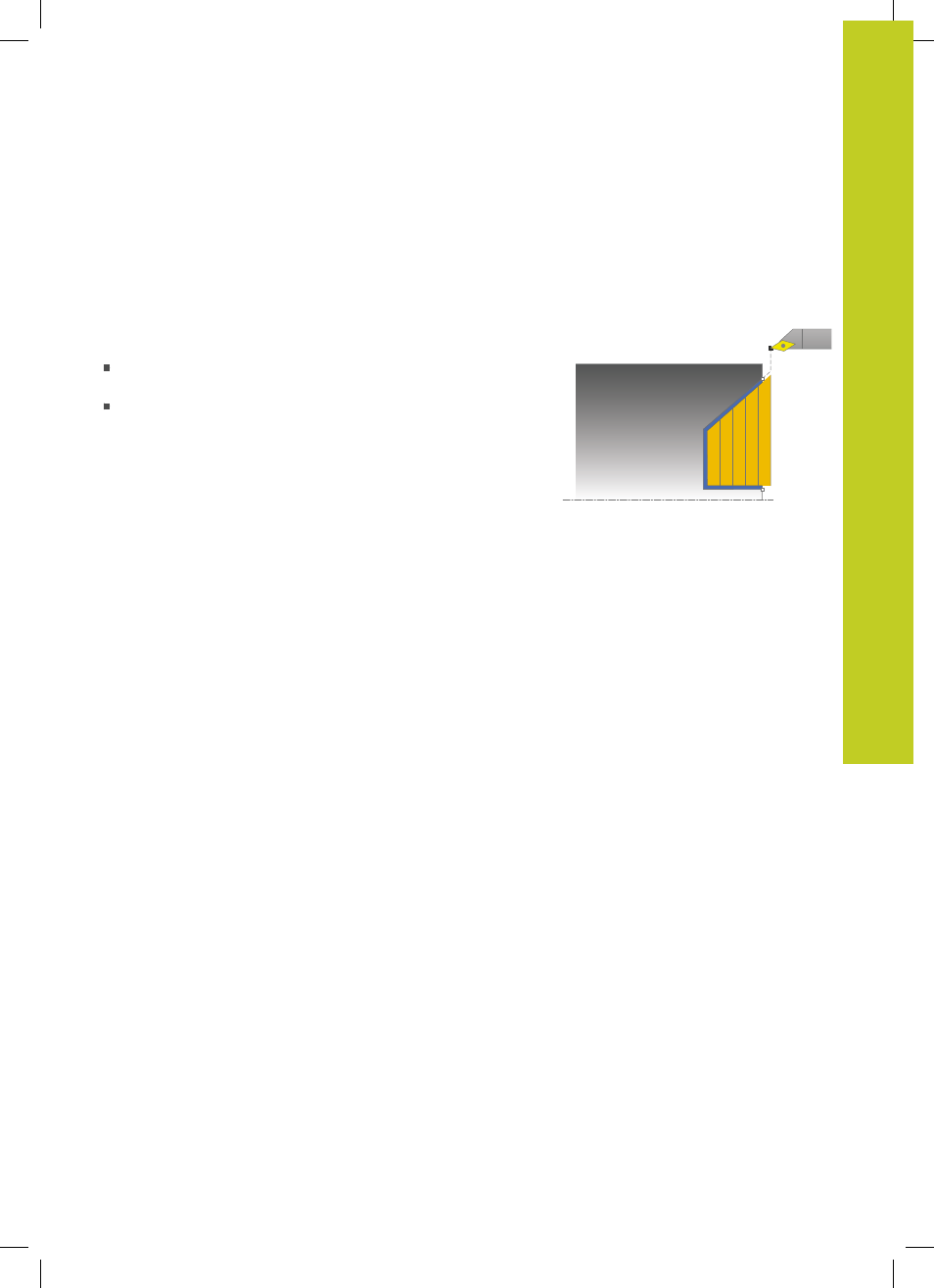

Application
Ce cycle permet d'exécuter un usinage transversal d'éléments de
plongée (dégagement). Fonctions étendues :
Vous pouvez ajouter un chanfrein ou un arrondi au début et à la
fin du contour.
Dans le cycle, vous pouvez définir un angle pour la face
transversale et un rayon pour le coin du contour.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le diamètre de départ
Q491 est supérieur au diamètre final
Q493, le cycle exécute un usinage extérieur. Si le diamètre de
départ
Q491 est inférieur au diamètre final Q493, le cycle exécute
un usinage intérieur.
Mode opératoire du cycle d'ébauche
Dans la zone correspondant à la contre-dépouille, la TNC exécute
la prise de passe avec l'avance
Q478. Les mouvements de retrait
correspondent toujours à la distance d'approche.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide. La valeur de la passe est calculée par la TNC à l'aide de
Q463 PROF. COUPE MAX..
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens transversal, selon l'avance définie.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance
définie
Q478.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour
soit terminé.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
