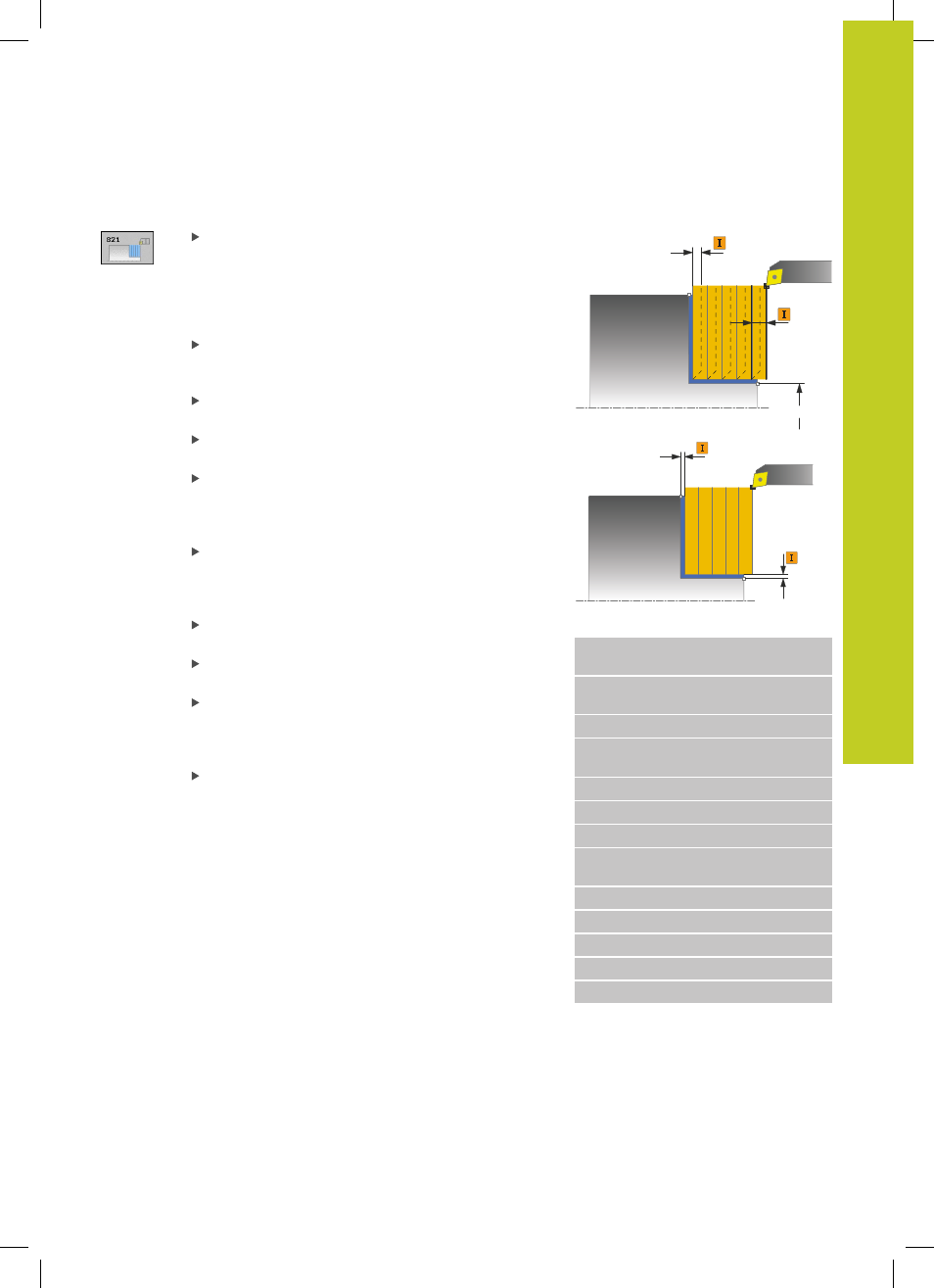

TOURNAGE EPAULEMENT TRANSVERSAL
(cycle 821, DIN/ISO : G821)
13.11
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
331
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 (en incrémental) :
distance pour mouvement de retrait et
prépositionnement
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Profondeur de coupe max. Q463 : passe maximale
dans le sens axial. La plongée est uniformément
répartie pour éviter des passes en dessous de
l'épaisseur de copeaux minimum.
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Lissage du contour Q506 :
0 : après chaque coupe le long du contour (à
l'intérieur de la zone de coupe)
1 : après la dernière coupe (contour complet) ;
dégager à 45 °
2 : pas de lissage de contour ; dégager à 45°
Q460
Ø Q493
Q463
Ø Q483
Q484
Séquences CN
11 CYCL DEF 821 TOURN EPAUL
TRANSV
Q215=+0
;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q493+30 ;DIAMETRE FIN DE
CONTOUR
Q494=-5 ;FIN DE CONTOUR Z
Q463=+3 ;PROF. COUPE MAX.
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q506=+0 ;LISSAGE CONTOUR
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
