Cycles : tournage

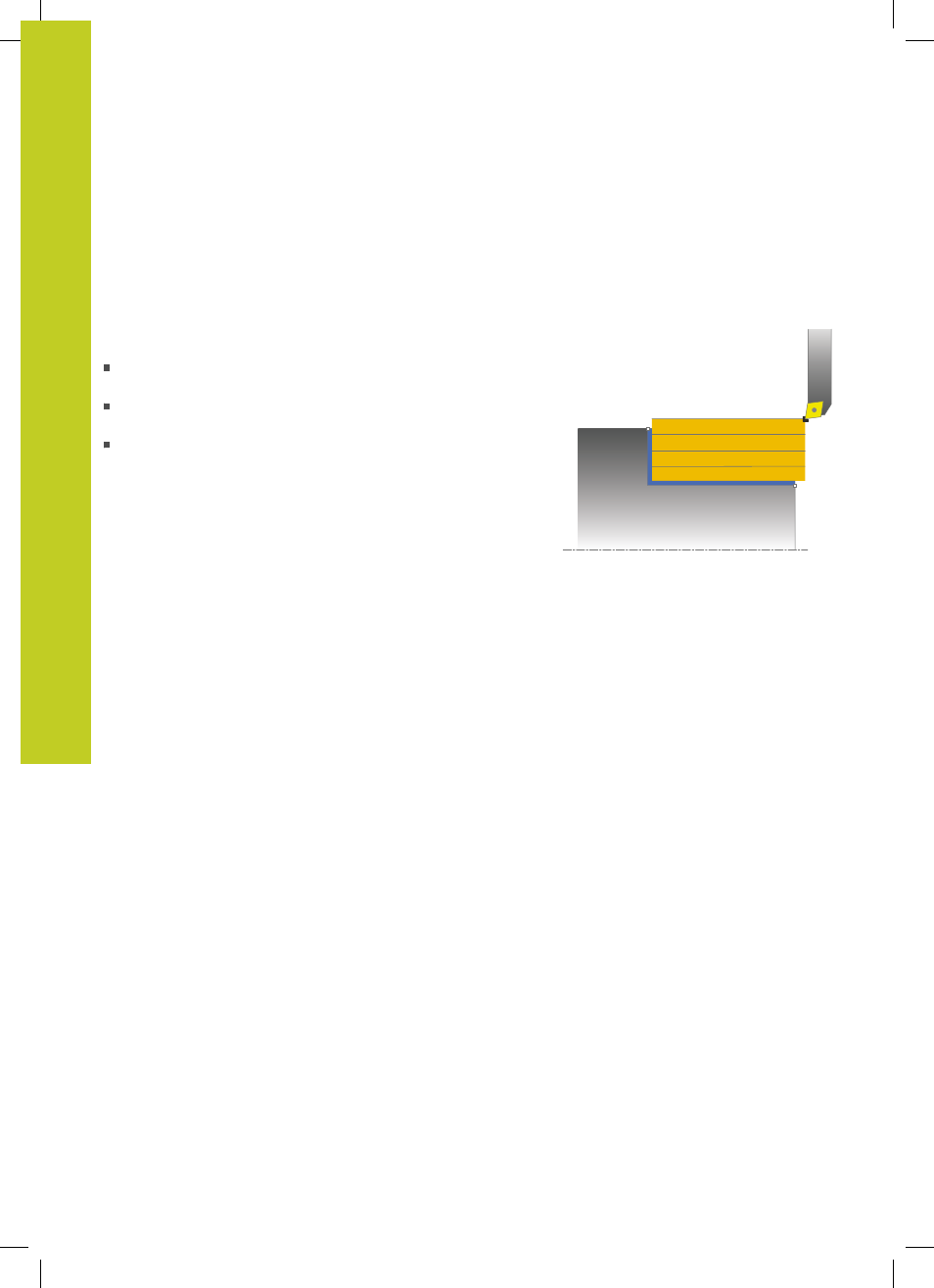

13.6 TOURNAGE EPAULEMENT LONGITUDINAL ETENDU
(cycle 812, DIN/ISO : G812)
13
310
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
13.6 TOURNAGE EPAULEMENT
LONGITUDINAL ETENDU
(cycle 812, DIN/ISO : G812)
Application
Ce cycle permet de réaliser l'usinage longitudinal d'un épaulement.
Fonctions étendues :
Vous pouvez ajouter un chanfrein ou un arrondi au début et la fin
du contour
Dans le cycle, vous pouvez définir un angle de la face
transversale et de la surface périphérique
Vous pouvez ajouter un rayon dans le coin du contour
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le diamètre de départ
Q491 est supérieur au diamètre final
Q493, le cycle exécute un usinage extérieur. Si le diamètre de
départ Q491 est inférieur au diamètre final Q493, le cycle exécute
un usinage intérieur.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Dans le cas ou le point de départ est
à l'intérieur de la zone à usiner, la TNC positionne l'outil à la
coordonnée X et ensuite à la distance d'approche de la coordonnée
Z et démarre le cycle à cette position.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide. La valeur de la passe est calculée par la TNC à l'aide de
Q463 PROF. COUPE MAX..
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens longitudinal, selon l'avance définie Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance
définie.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour
soit terminé.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
