TOURNAGE LONGITUDINAL ETENDU PLONGEE
(cycle 814, DIN/ISO : G814)
13.8
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
317
13.8 TOURNAGE LONGITUDINAL ETENDU
PLONGEE
(cycle 814, DIN/ISO : G814)
Application

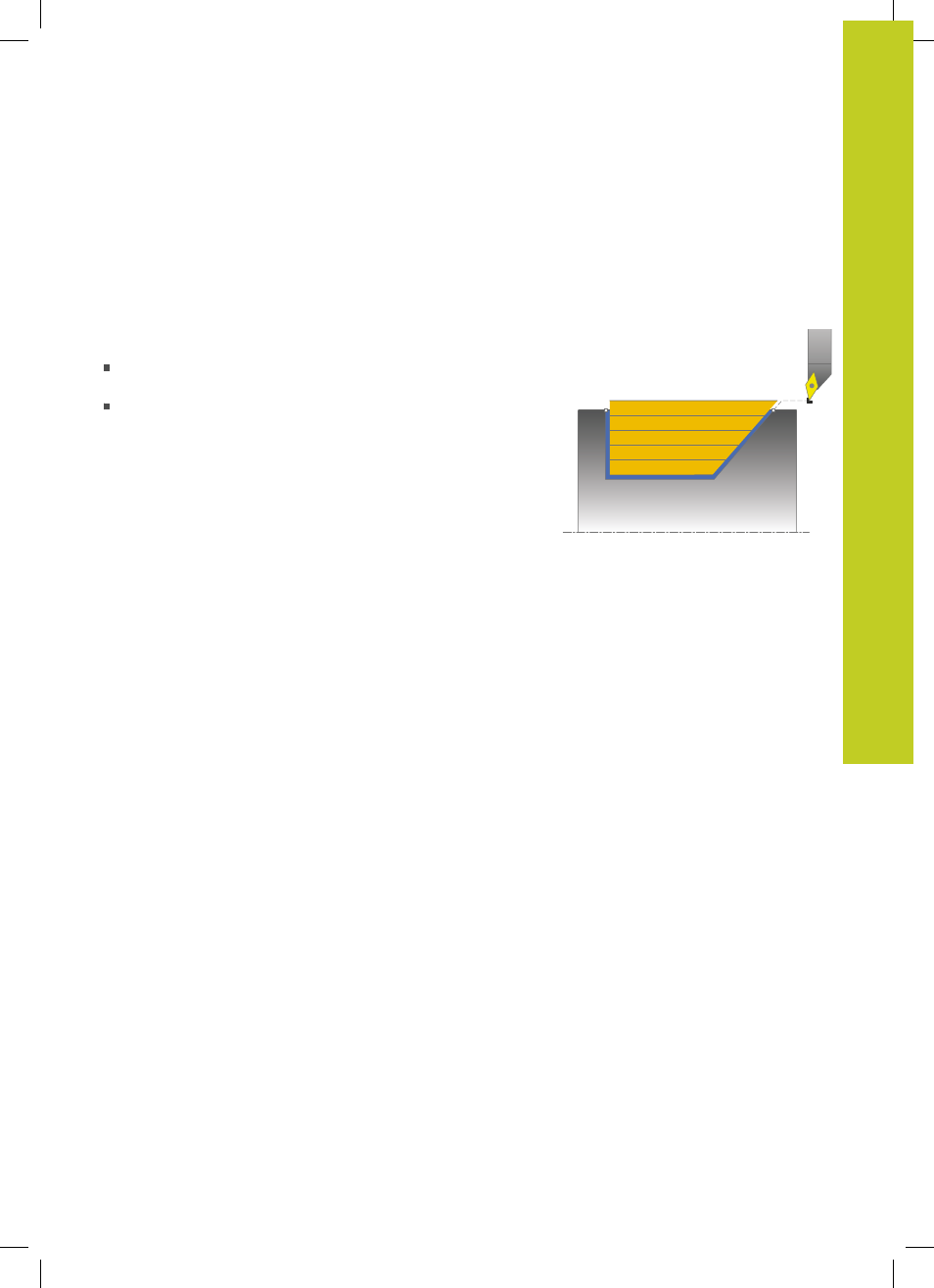

Ce cycle permet de réaliser l'usinage longitudinal d'un épaulement
(dégagement) avec élément de plongée. Fonctions étendues :
Vous pouvez ajouter un chanfrein ou un arrondi au début et la fin
du contour:
Dans le cycle, vous pouvez définir un angle de la face
transversale et un rayon au coin du contour
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le diamètre de départ
Q491 est supérieur au diamètre final
Q493, le cycle exécute un usinage extérieur. Si le diamètre de
départ
Q491 est inférieur au diamètre final Q493, le cycle exécute
un usinage intérieur.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure à
Q492 DÉPART DU CONTOUR Z, la TNC positionne l'outil
à la distance d'approche de la coordonnée Z et démarre le cycle à
cet endroit.
Dans la zone correspondant à la contre-dépouille, la TNC exécute
la prise de passe avec l'avance
Q478. Les mouvements de retrait
correspondent toujours à la distance d'approche.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide. La valeur de la passe est calculée par la TNC à l'aide de
Q463 PROF. COUPE MAX..
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens longitudinal, selon l'avance définie
Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance
définie.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour
soit terminé.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
