HEIDENHAIN TNC 640 433
13.2 F
onctions de base (option de logiciel 50)
Programmation des dégagements
Les dégagements sont utilisés en règle général pour permettre
d'assembler plusieurs pièces. D'autre part, les dégagements aident à
réduire les contraintes dans les angles. Les filetages et les
assemblages sont fréquemment pourvus de dégagements. Divers
éléments de contour sont disponibles pour la définition des différents
dégagements:
„ UDC TYPE_E : dégagement pour usinage ultérieur de surface
cylindrique selon DIN 509
„ UDC TYPE_F : dégagement pour usinage ultérieur de surfaces
transversales et cylindriques selon DIN 509
„ UDC TYPE_H : dégagement pour transition arrondie prononcée selon
DIN 509
„ UDC TYPE_K : dégagement sur face transversale et cylindrique
„ UDC TYPE_U : dégagement sur face cylindrique
„ UDC THREAD : dégagement de filetage selon DIN 76

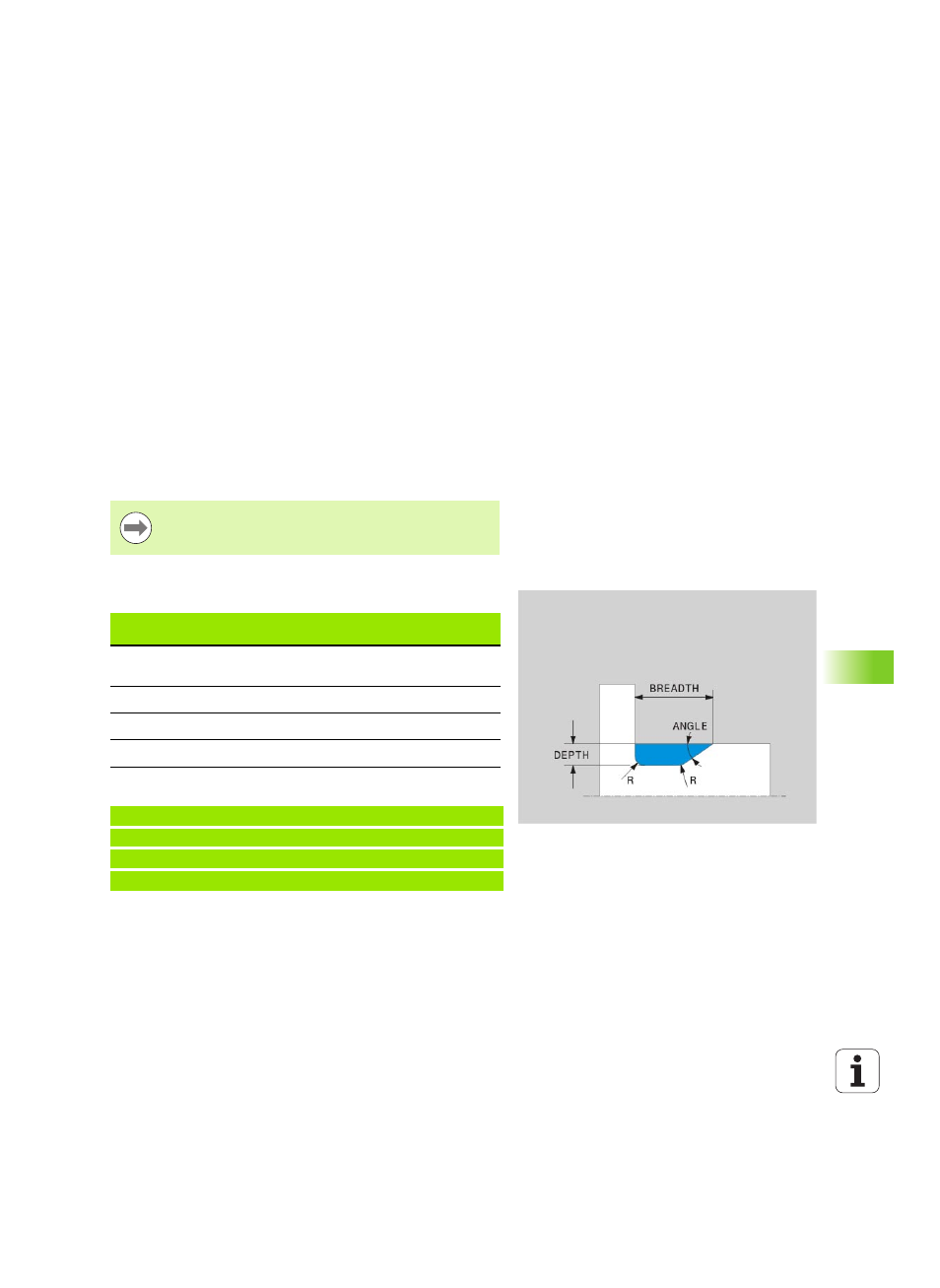

Dégagement DIN 509 UDC TYPE _E
Eléments à introduire dans dégagement DIN 509 UDC TYPE_E:
Dégagement: prof. = 2, largeur = 15
La TNC interprète toujours les dégagements comme des
éléments de forme dans le sens longitudinal. Aucun
dégagement n'est possible dans le sens transversal.
Elément à
introduire
Utilisation Introduction
R Rayon aux deux angles du
fond Optionnelle
PROF. Profondeur de dégagement Optionnelle
LARGEUR Largeur de dégagement Optionnelle
ANGLE Angle du dégagement Optionnelle
21 L X+40 Z+0
22 L Z-30
23 23 UDC TYPE_E R1 PROF.2 LARGEUR15
24 L X+60
