Programmation: usinage multiaxes
1
1
.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Paramètres d'introduction
U
Coordonnée X 1er point du plan?
: coordonnée X P1X

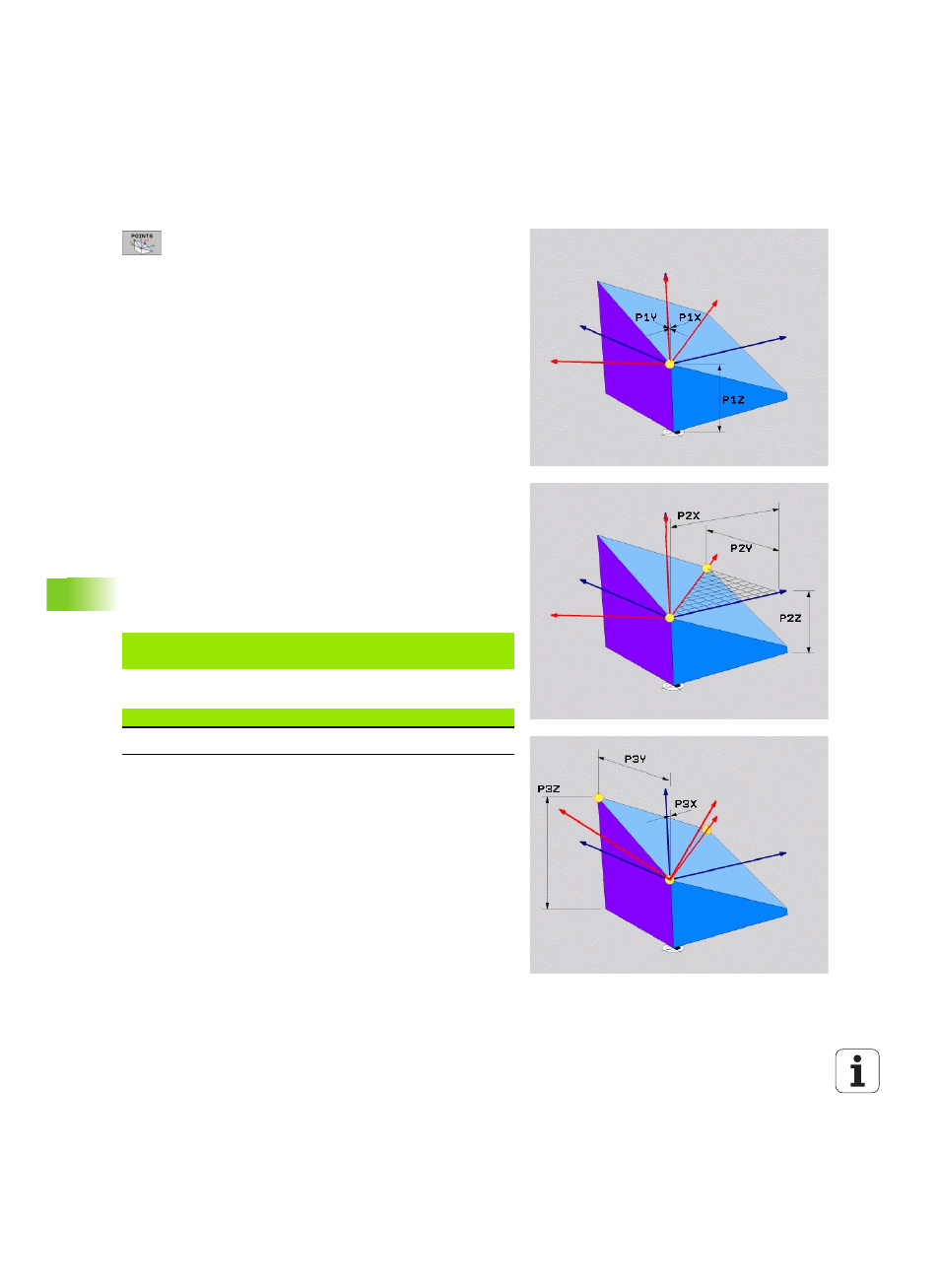

du premier point du plan (voir figure en haut à droite)
U
Coordonnée Y 1er point du plan?
: coordonnée Y P1Y
du premier point du plan (voir figure en haut à droite)
U
Coordonnée Z 1er point du plan?
: coordonnée Z P1Z
du 1er point du plan (voir figure en haut à droite)
U
Coordonnée X 2ème point du plan?
: coordonnée X P2X
du 2ème point du plan (voir figure de droite, au centre)
U
Coordonnée Y 2ème point du plan?
: coordonnée Y P2Y
du 2ème point du plan (voir figure de droite, au centre)
U
Coordonnée Z 2ème point du plan?
: coordonnée Z P2Z
du 2ème point du plan (voir figure de droite, au centre)
U
Coordonnée X 3ème point du plan?
: coordonnée X P3X
du 3ème point du plan (voir figure en bas et à droite)
U
Coordonnée Y 3ème point du plan?
: coordonnée Y P3Y
du 3ème point du plan (voir figure en bas et à droite)
U
Coordonnée Z 3ème point du plan?
: coordonnée Z P3Z
du 3ème point du plan (voir figure en bas et à droite)
U
Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 386)
Séquence CN
Abréviations utilisées
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abréviation
Signification
POINTS
De l'Anglais points = points
