HEIDENHAIN TNC 640 431
13.2 F
onctions de base (option de logiciel 50)
Programmation de gorges
Les gorges sont des formes en creux sur des pièces de révolution. En
général, elles servent de logements pour circlips ou joints d'étanchéité
ou de rainures de graissage. Les gorges peuvent être programmées
sur la périphérie ou la face frontale de la pièce. Pour cela, deux
éléments de contour séparés sont disponibles:
„ GRV RADIAL : Gorge sur la périphérie de la pièce
„ GRV AXIAL : Gorge sur la face frontale de la pièce

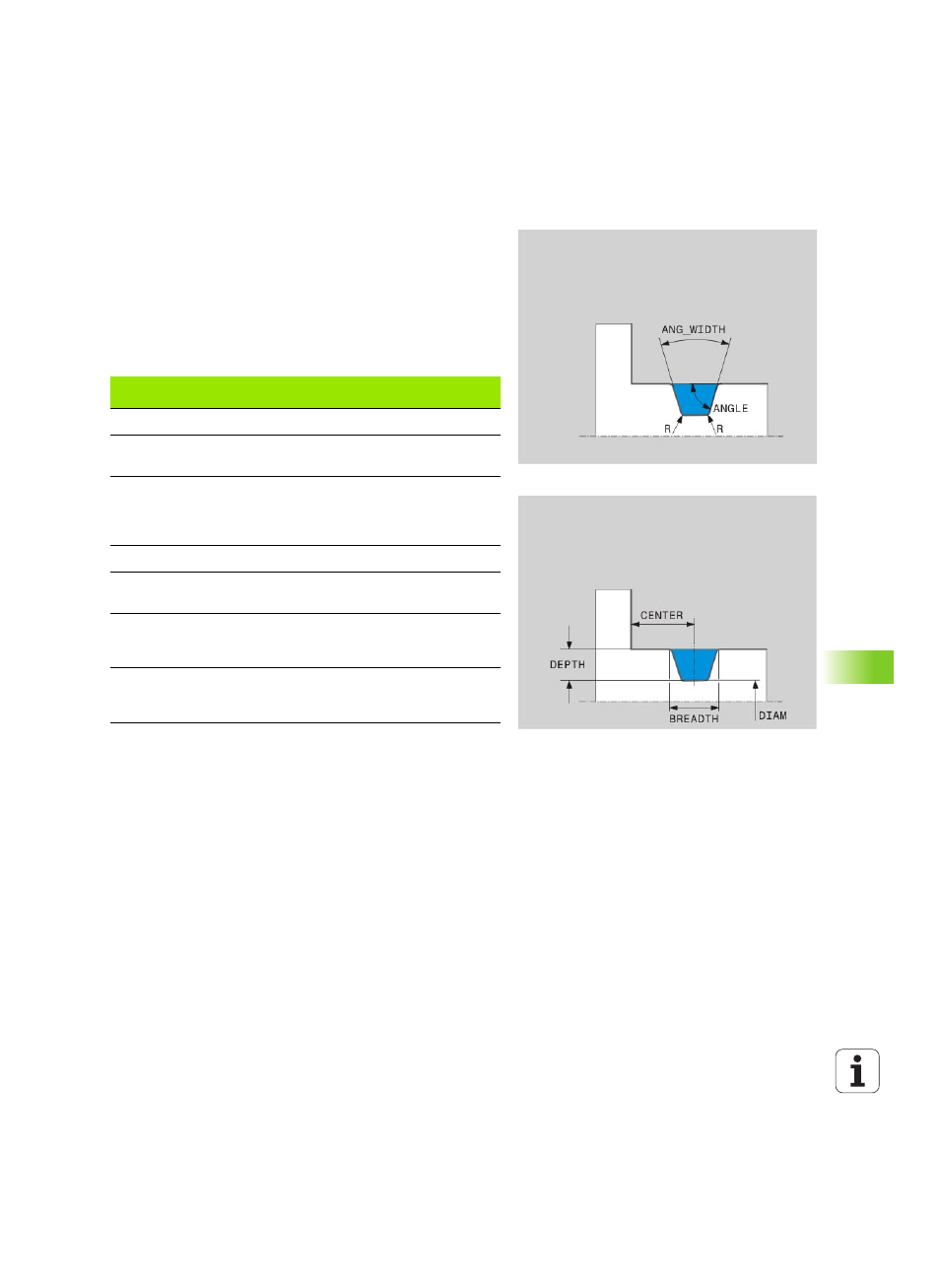

Eléments à introduire pour les gorges GRV:
Elément à
introduire
Utilisation Introduction
CENTER Centre de la gorge obligatoire
R Rayon aux deux angles du
fond Optionnelle
DEPTH / DIAM Profondeur de gorge (tenir
compte du signe!) /
Diamètre du fond de la
gorge obligatoire
BREADTH Largeur de la gorge obligatoire
ANGLE / ANG_WIDTH Angle des flancs / angle
d'ouverture des deux flancs Optionnelle
RND / CHF Arrondi / chanfrein au coin
proche du point de départ du
contour Optionnelle
FAR_RND / FAR_CHF Arrondi / chanfrein au coin
éloigné du point de départ
du contour Optionnelle
