186 Programmation: programmer les contours
6.2 Pr
incipes de base des f
onctions de cont
our
nag
e
Créer des séquences de programme avec les touches de
contournage
Ouvrez le dialogue Texte clair avec les touches de fonction de
contournage grises. La TNC réclame toutes les informations les unes
après les autres, et mémorise la séquence dans le programme
d’usinage.

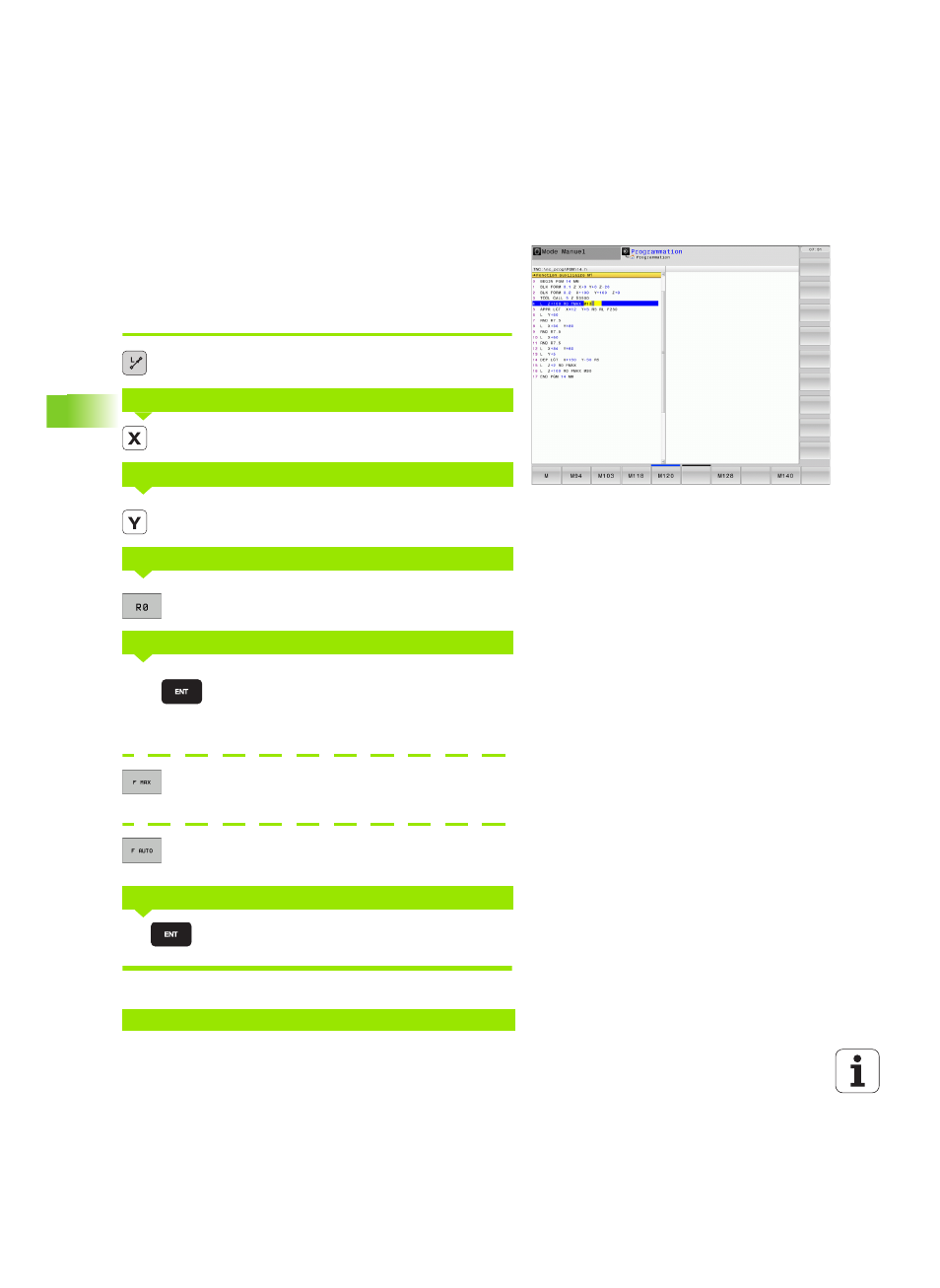

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation: p.ex. Droite
Introduire les coordonnées du point final de la
droite, p. ex. -20 en X
Introduire les coordonnées du point final de la droite,
p.ex. 30 en Y, valider avec la touche ENT
Sélectionner la correction de rayon: p.ex., appuyer sur
la softkey R0, l'outil se déplace sans correction
Introduire l'avance, valider avec ENT: p.ex. 100
mm/min. Pour la programmation en INCH:
l'introduction de 100 correspond à une avance de 10
pouces/min.
Se déplacer en rapide: appuyer sur la softkey FMAX,
ou
Déplacer l'outil à l'avance définie dans la séquence
TOOL CALL
: appuyer sur la softkey FAUTO
Introduire la fonction auxiliaire, p.ex. M3 et fermer le
dialogue avec la touche ENT
Ligne dans le programme d'usinage
COORDONNÉES?
COORDONNÉES?
CORR. RAYON: RL/RR/SANS CORR.?
AVANCE F=? / F MAX = ENT
FONCTION AUXILIAIRE M?
L X-20 Y+30 R0 FMAX M3
100
