374 Programmation: usinage multiaxes
1
1
.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Paramètres d'introduction

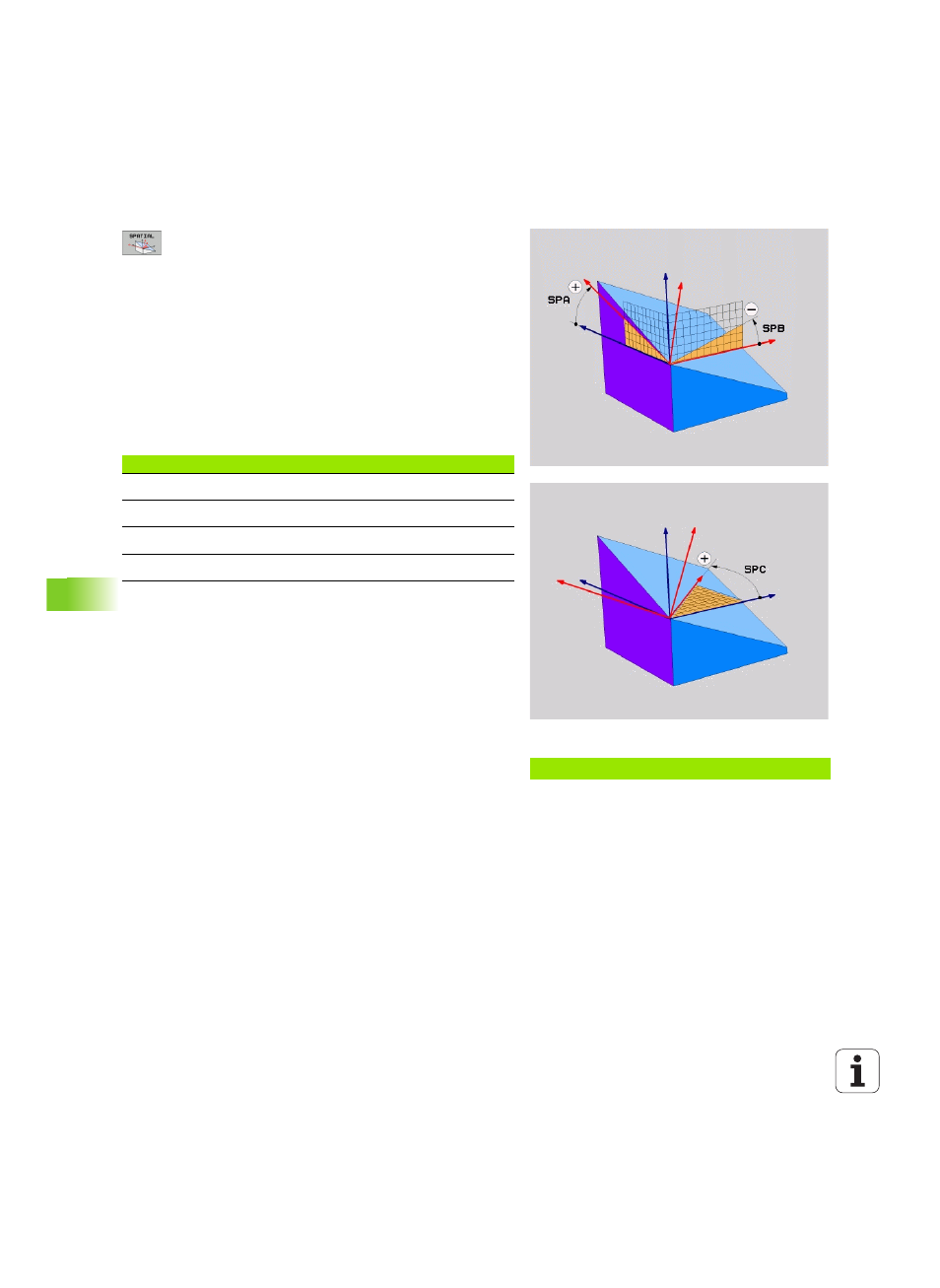

U Angle dans l'espace A? : angle de rotation SPA autour
de l'axe machine X (voir figure en haut à droite). Plage
d'introduction -359.9999° à +359.9999°
U Angle dans l'espace B? : angle de rotation SPB autour
de l'axe machine Y (voir figure en haut à droite). Plage
d'introduction -359.9999° à +359.9999°
U Angle dans l'espace C? : angle de rotation SPC autour
de l'axe machine Z (voir figure de droite, au centre).
Plage d'introduction -359.9999° à +359.9999°
U Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 386)
Abréviations utilisées
Exemple : Séquence CN
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abréviation Signification
SPATIAL en Angl. spatial =dans l'espace
SPA spatial A: rotation autour de l'axe X
SPB spatial B: rotation autour de l'axe Y
SPC spatial C: rotation autour de l'axe Z
