HEIDENHAIN TNC 640 337
9.4 F
o
nctions auxiliair
es agissant sur le cont
our
nag
e
9.4 Fonctions auxiliaires agissant
sur le contournage

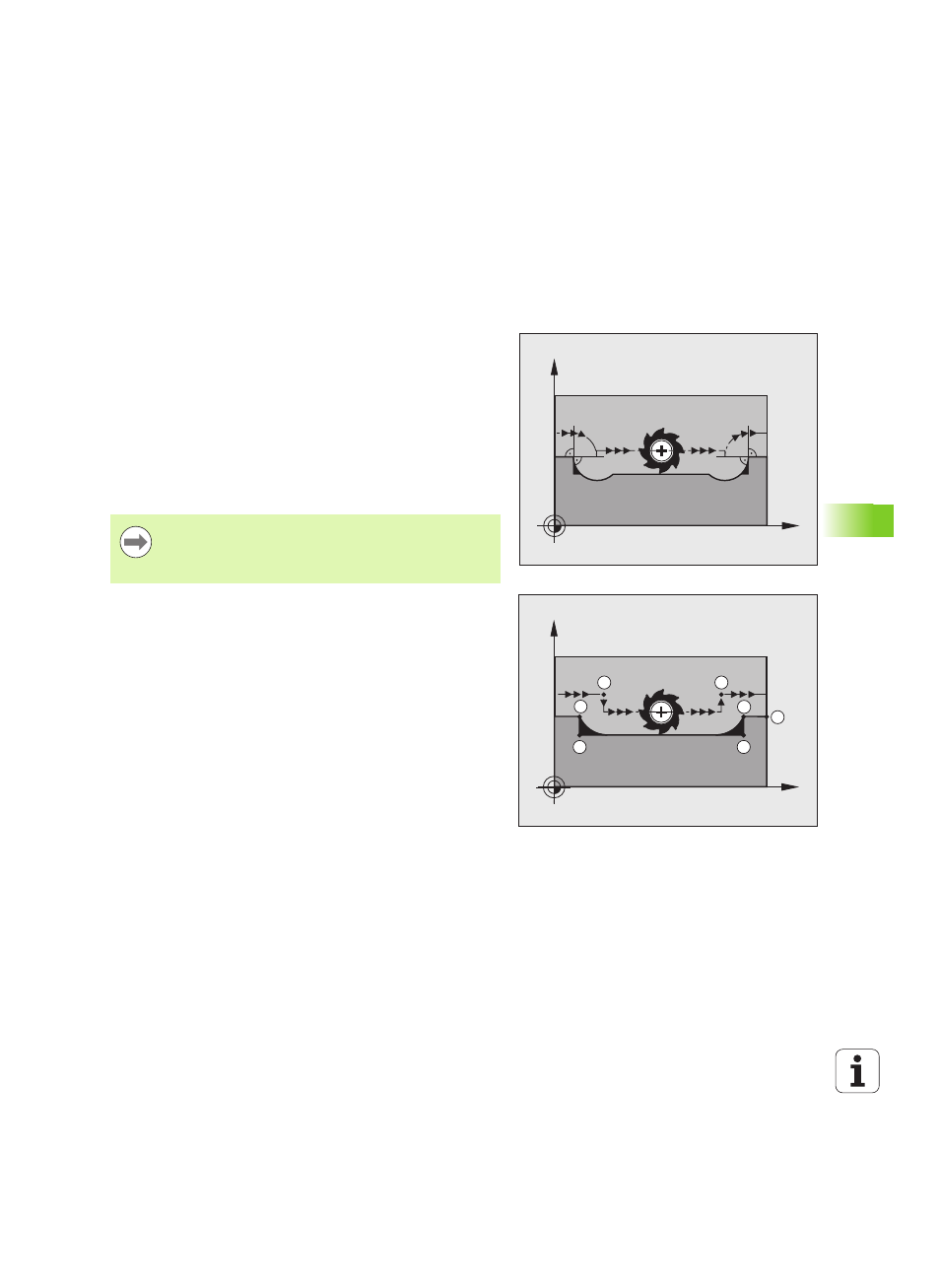

Usinage de petits segments de contour: M97
Comportement standard
Dans un angle externe, la TNC insère un cercle de transition. En
présence de très petits éléments, l'outil risquerait alors
d'endommager le contour.
Dans ce cas là, la TNC interrompt l'exécution du programme et délivre
le message d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection des éléments du contour –
comme dans les angles internes – et déplace l'outil à ce point.
Programmez M97 dans la séquence de déplacement au sommet de
l'angle.
X
Y
X
Y
S
16
17
15 14
13
S
Au lieu de M97, nous vous conseillons d'utiliser la fonction
plus performante M120 LA (voir „Calcul anticipé d'un
contour avec correction de rayon (LOOK AHEAD): M120”
à la page 343)!
