178 Programmation: outils
5.3 Cor
rection d'outil

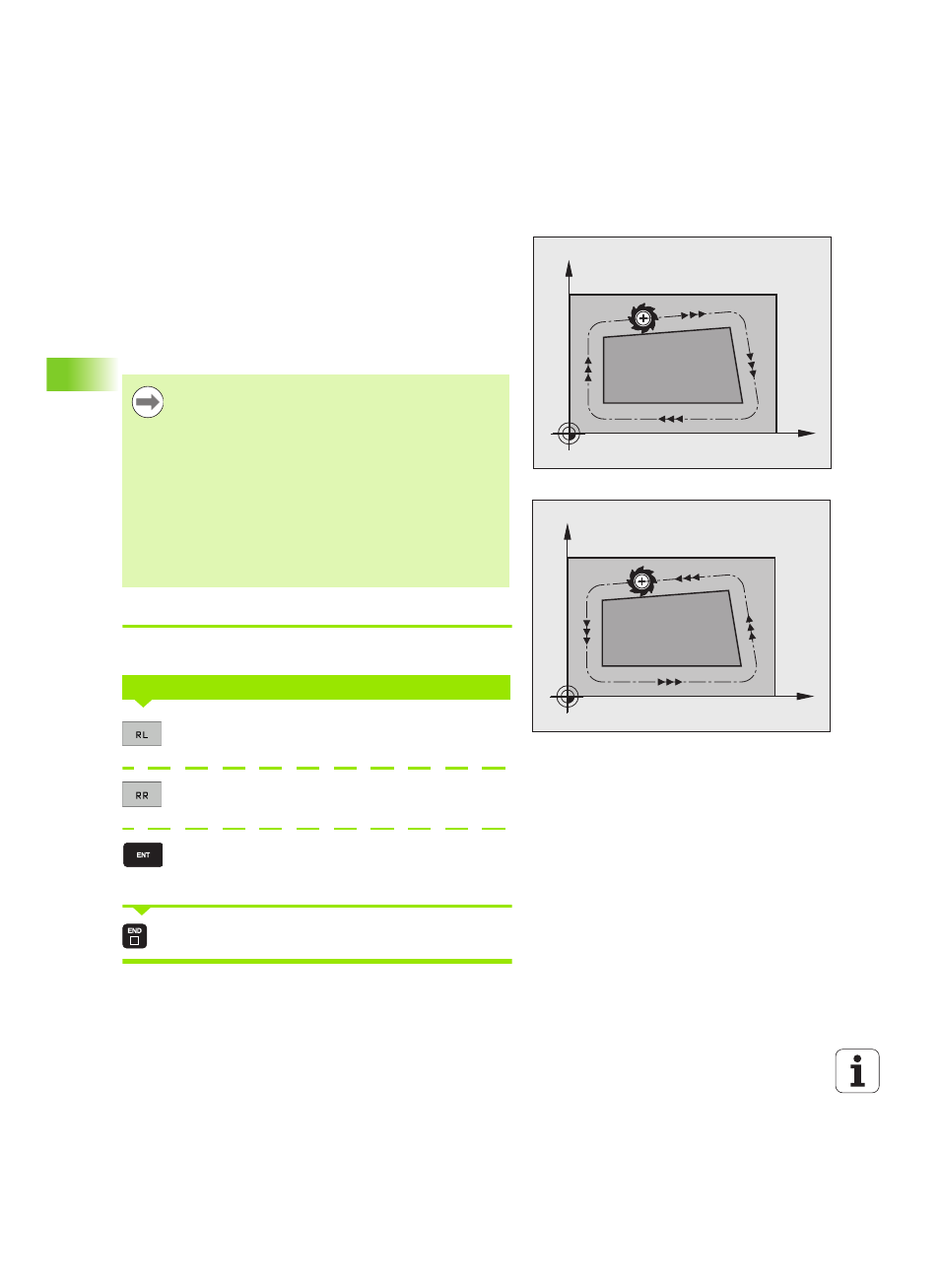

Contournages avec correction de rayon: RR et RL
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. „Droite“ et „gauche“
désignent la position de l'outil dans le sens du déplacement le long du
contour de la pièce. voir figures.
Introduction de la correction de rayon
Introduisez la correction de rayon dans une séquence L. Introduisez
les coordonnées du point d'arrivée et validez avec la touche ENT
Déplacement d’outil à gauche du contour
programmé: appuyer sur la softkey RL ou
Déplacement d’outil à droite du contour programmé:
appuyer sur la softkey RR ou
Déplacement d'outil sans correction de rayon ou
annuler la correction de rayon: appuyer sur la touche
ENT
Terminer la séquence: appuyer sur la touche END
X
Y
RL
X
Y
RR
RR L’outil se déplace à droite du contour dans le sens de
déplacement
RL L’outil se déplace à gauche du contour dans le sens de
déplacement
Entre deux séquences de programme dont la correction
de rayon RR et RL change, au moins une séquence de
déplacement dans le plan d'usinage sans correction de
rayon (par conséquent avec R0) doit être programmée.
La TNC applique une correction de rayon à la fin de la
séquence dans laquelle vous avez programmé la
correction pour la première fois.
Lors de la première séquence avec correction de rayon
RR/RL
et lors de l'annulation avec R0, la TNC positionne
toujours l'outil perpendiculairement au point initial ou au
point final. Positionnez l'outil devant le premier point du
contour ou derrière le dernier point du contour de manière
à éviter que celui-ci ne soit endommagé.
CORR. RAYON: RL/RR/SANS CORR.:?
