212 Programmation: programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair
es

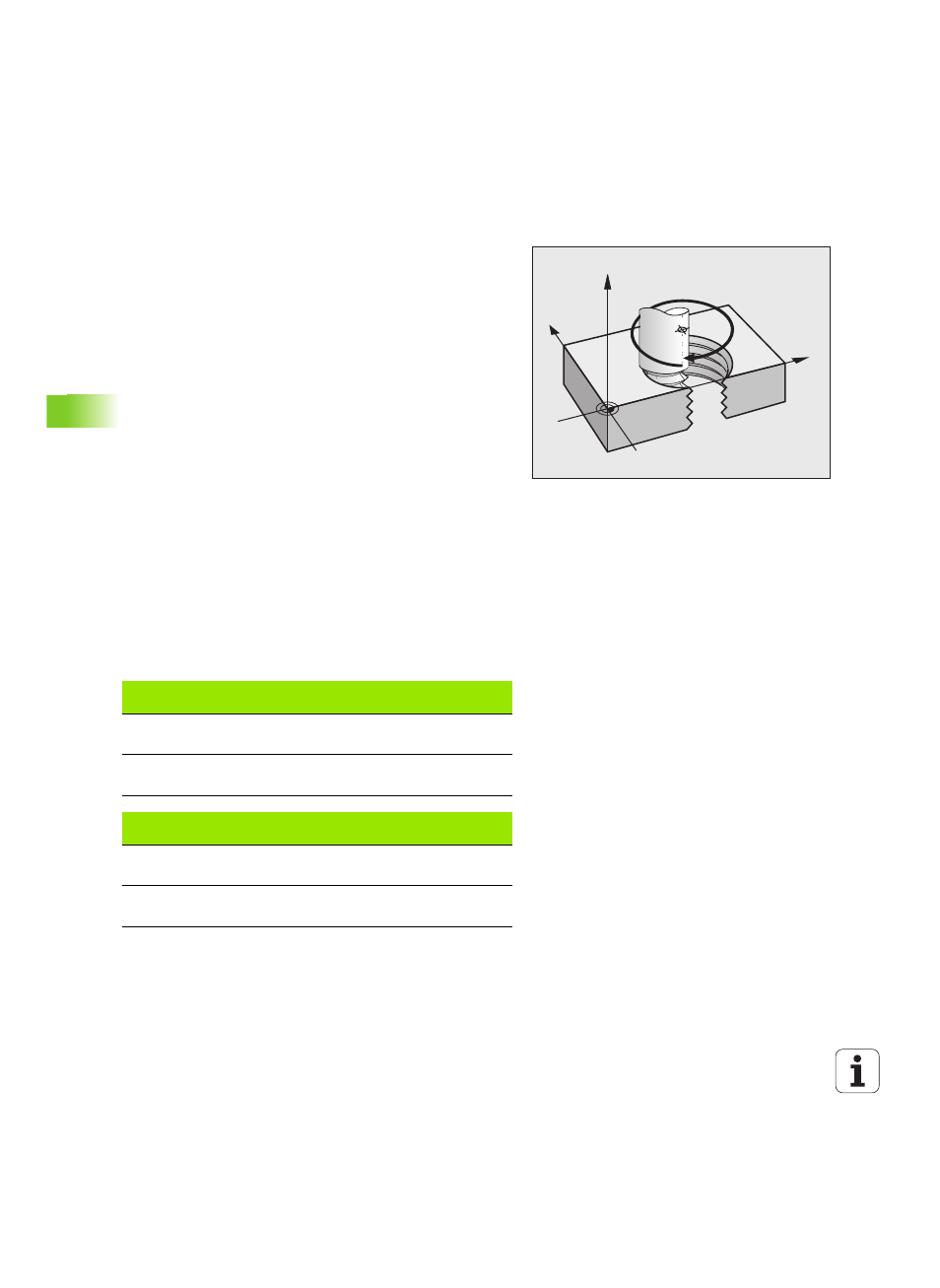

Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la superposition d'une trajectoire
circulaire et d'un déplacement linéaire qui lui est perpendiculaire. Vous
programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les trajectoires hélicoïdales qu’en
coordonnées polaires.
Application
„ Filetage intérieur et extérieur sur des grands diamètres
„ Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, vous avez besoin de l’angle total en incrémental
parcouru par l’outil sur la trajectoire hélicoïdale ainsi que de la hauteur
totale de l'hélice
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre la direction de l’usinage, le sens de
rotation et la correction de rayon pour certaines formes de trajectoires.
Y
X
Z
CC
Nombre de filets n Longueur du filet + dépassement en
début et fin de filet
Hauteur totale h Pas du filet P x nombre de filets n
Angle total
incrémental IPA Nombre de filets x 360° + angle pour
début du filet + angle pour dépassement du
filet
Coordonnée initiale Z Pas du filet P x (nombre de filets +
dépassement en début de filet)
Filetage
intérieur Direction
d'usinage Sens de
rotation Correction
rayon
à droite
à gauche Z+
Z+ DR+
DR– RL
RR
à droite
à gauche Z–
Z– DR–
DR+
RR
RL
Filetage
extérieur
à droite
à gauche Z+
Z+ DR+
DR– RR
RL
à droite
à gauche Z–
Z– DR–
DR+
RL
RR
