380 Programmation: usinage multiaxes
1
1
.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Paramètres d'introduction

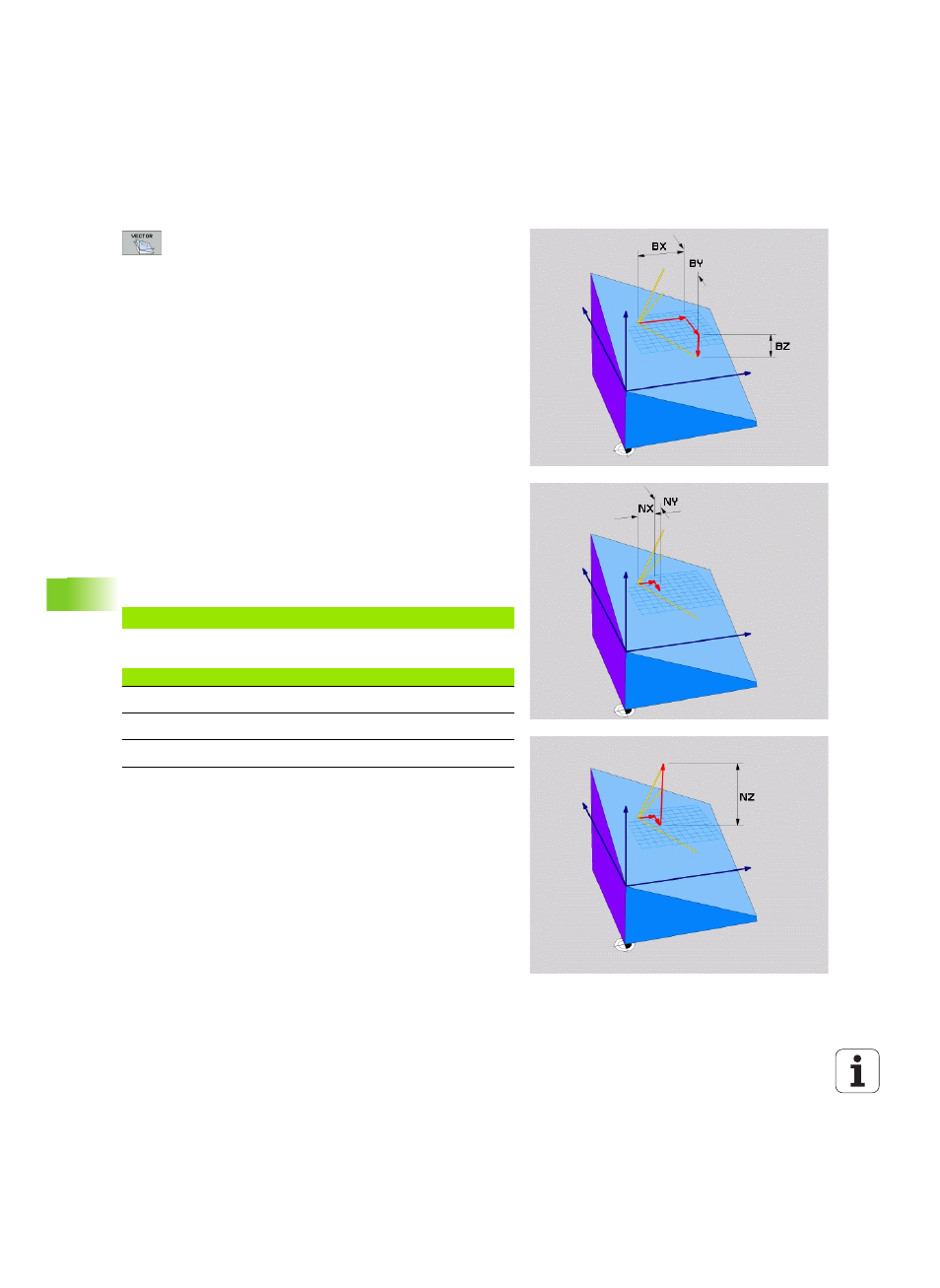

U Composante X du vecteur de base? : composante X BX
du vecteur de base B (voir . figure en haut à droite).
Plage d'introduction: -9.9999999 à +9.9999999
U Composante Y du vecteur de base? : composante Y BY
du vecteur de base B (voir figure en haut à droite).
Plage d'introduction: -9.9999999 à +9.9999999
U Composante Z du vecteur de base? : composante Z BZ
du vecteur de base B (voir figure en haut à droite).
Plage d'introduction: -9.9999999 à +9.9999999
U Composante X du vecteur normal? : composante X NX
du vecteur normal N (voir figure de droite, au centre).
Plage d'introduction: -9.9999999 à +9.9999999
U Composante Y du vecteur normal? : composante Y NY
du vecteur normal N (voir figure de droite, au centre).
Plage d'introduction: -9.9999999 à +9.9999999
U Composante Z du vecteur normal? : composante Z NZ
du vecteur normal N (voir figure en bas à droite). Plage
d'introduction: -9.9999999 à +9.9999999
U Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 386)
Séquence CN
Abréviations utilisées
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abréviation Signification
VECTEUR de l'anglais vector = vecteur
BX, BY, BZ Vecteur de Base: composantes X, Y et Z
NX, NY, NZ Vecteur Normal: composantes X, Y et Z
