Premier pas avec la TNC 620
1.3
Programmer la première pièce
1
52
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

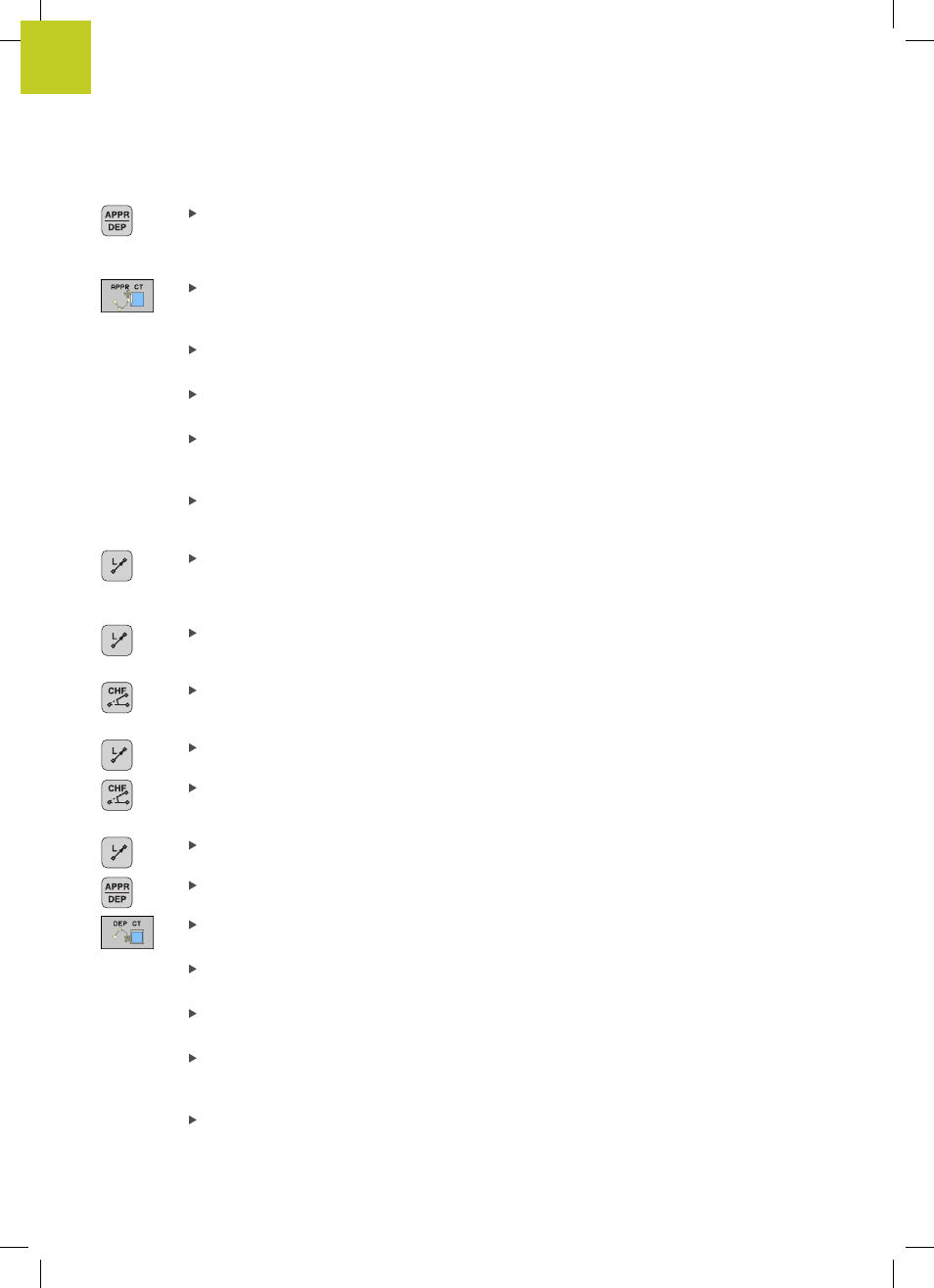

Aborder le contour : appuyez sur la touche APPR/
DEP : la TNC affiche une barre de softkeys avec
les fonctions d'approche et de dégagement du
contour
Choisir la fonction d'approche
APPR CT : indiquer
les coordonnées du point de départ du contour
1
en X et Y, p. ex. 5/5, valider avec la touche ENT
Angle au centre ? Introduire l'angle d'approche, p.
ex. 90°, valider avec la touche ENT
Rayon du cercle ? Introduire le rayon d'approche,
p. ex. 8 mm, valider avec la touche ENT
Correct.rayon: RL/RR/sans corr.? Valider avec la
softkey RL : activer la correction de rayon à gauche
du contour programmé
Avance F = ? Introduire l'avance d'usinage, p.
ex. 700 mm/min, valider avec la touche END.
Mémoriser les données
Usiner le contour, aborder le point du contour
2
: il
suffit d'introduire les informations qui varient, par
conséquent la coordonnée Y 95, et de valider avec
la touche END. Mémoriser les données
Aborder le point de contour
3
: introduire la
coordonnée X 95 et valider avec la touche END.
Mémoriser les données
Définir le chanfrein au point de contour
3
:
introduire la largeur 10 mm, mémoriser avec la
touche END
Aborder le point de contour
4
: introduire la
coordonnée Y 5 et mémoriser avec la touche END
Définir le chanfrein au point de contour
4
:
introduire la largeur 20 mm, mémoriser avec la
touche END
Aborder le point de contour
1
: introduire la
coordonnée X 5 et mémoriser avec la touche END
Quitter le contour
Sélectionner la fonction DEP CT pour quitter le
contour
Angle au centre ? Introduire l'angle de sortie, p.
ex. 90°, valider avec la touche ENT
Rayon du cercle ? Introduire le rayon de sortie, p.
ex. 8 mm, valider avec la touche ENT
Avance F = ? Introduire l'avance de
positionnement, p. ex. 3000 mm/min, mémoriser
avec la touche ENT
Fonction auxiliaire M ? Désactiver l'arrosage,
p. ex.
M9, valider avec la touche END : la TNC
mémorise la séquence de déplacement introduite
