Graphiques (option de logiciel Advanced grafic features) 15.1
15
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
471

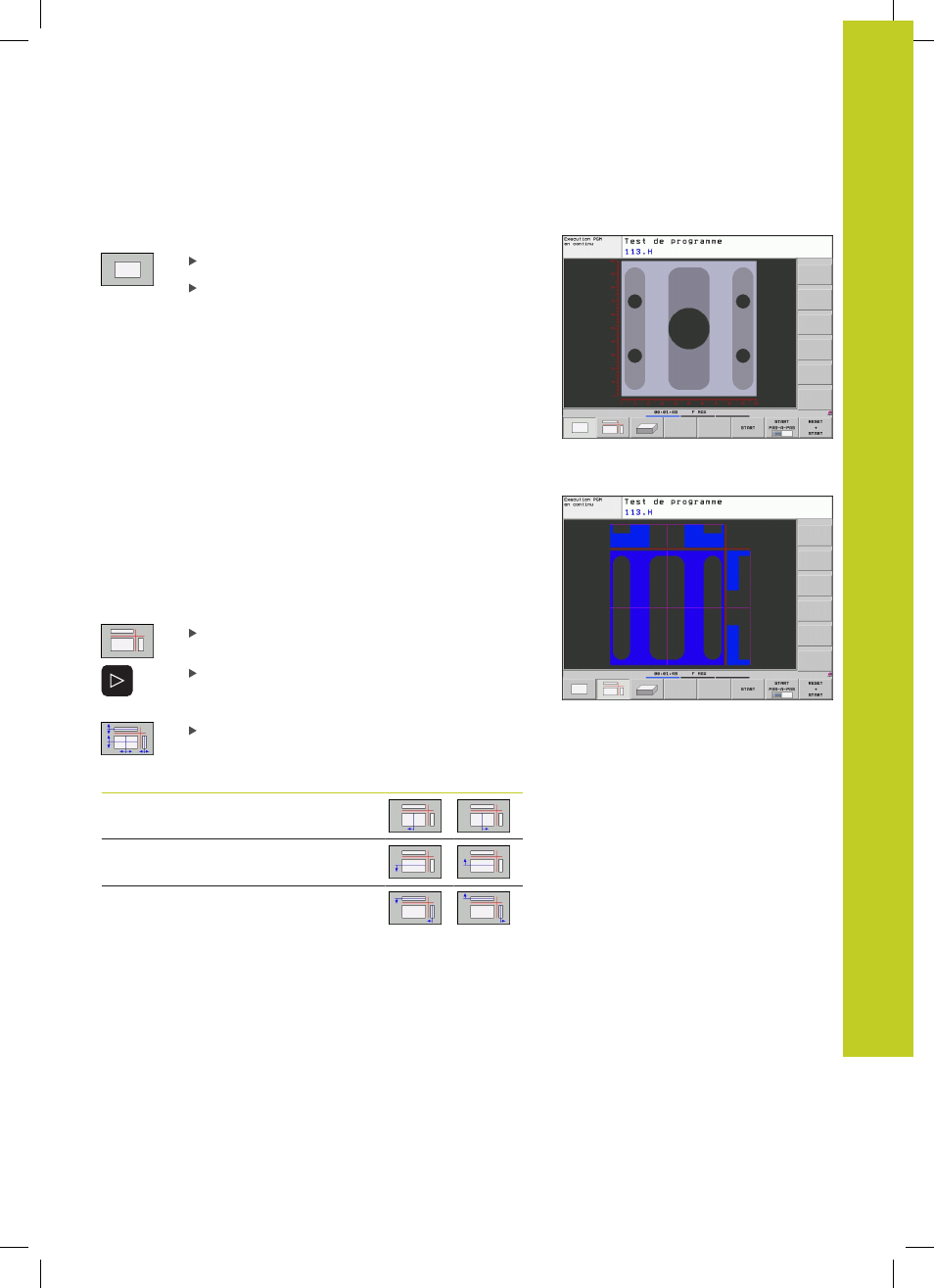

Vue de dessus
La simulation graphique est la plus rapide dans cette vue.
Sélectionner la vue de dessus à l'aide de la softkey
Niveau des profondeurs : plus le niveau est
profond, plus la couleur est foncée.
Représentation dans 3 plans
La pièce s'affiche en vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche indique si la représentation
correspond aux normes de projections 1 ou 2 selon DIN 6, chap. 1
(sélectionnable par MP7310).
Des fonctions de zoom sont disponibles dans la représentation
dans 3 plans, voir "Agrandissement de la découpe", Page 474.
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys :
Sélectionnez la softkey de la représentation de la
pièce en 3 plans
Commuter la barre des softkeys jusqu'à ce
qu'apparaisse la softkey des fonctions destinées à
déplacer le plan de coupe
Sélectionner les fonctions pour déplacer le plan de
coupe : La TNC affiche les softkeys suivantes
Fonction Softkeys
Déplacer le plan de coupe vertical à
droite ou à gauche
Déplace le plan de coupe vertical en
avant ou en arrière
Déplace le plan de coupe horizontal en
haut ou en bas
La position du plan de coupe est visible dans l'écran pendant le
décalage.
Par défaut, le plan de coupe est au centre de la pièce dans le plan
d'usinage, et sur la face supérieure de la pièce dans l'axe d'outil.
