Programmation : Usinage multiaxes
11.2 La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
11
362
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Paramètres d'introduction

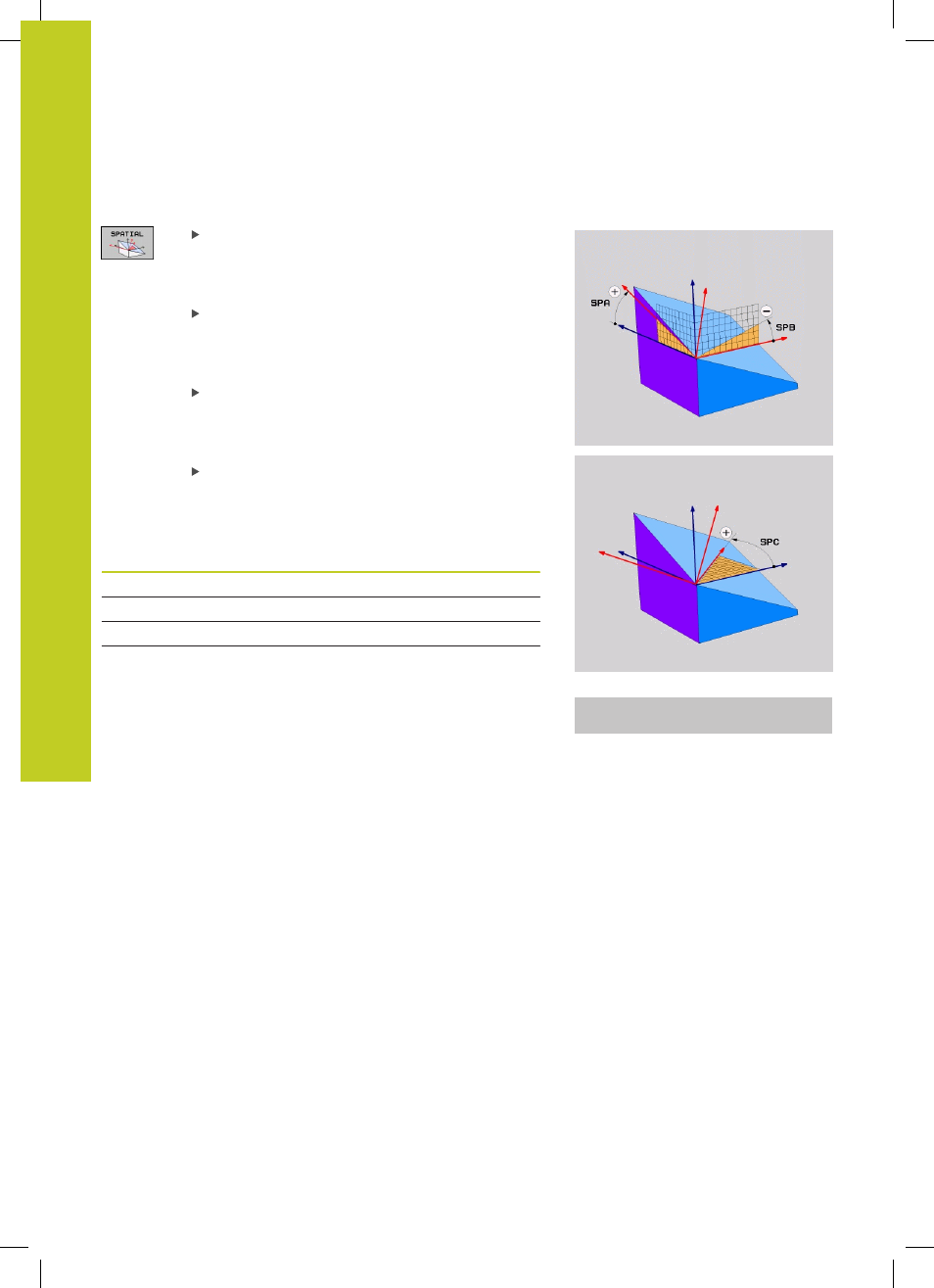

Angle dans l'espace A? : angle de rotation SPA
autour de l'axe machine X (voir figure en haut à
droite).
Plage d'introduction -359.9999° à +359.9999°
Angle dans l'espace B? : angle de rotation SPB
autour de l'axe machine Y (voir figure en haut à
droite).
Plage d'introduction -359.9999° à +359.9999°
Angle dans l'espace C?: Angle de rotation SPC
autour de l'axe machine Z (voir figure de droite, au
centre).
Plage d'introduction -359.9999° à +359.9999°
Poursuivre avec les propriétés de positionnement
voir "Définir le comportement de positionnement de
la fonction PLANE", Page 373
Abréviations utilisées
Abréviation Signification
SPATIAL En angl. spatial = dans l'espace
SPA
sp atial A : Rotation autour de l'axe X
SPB
sp atial B : Rotation autour de l'axe Y
SPC
sp atial C : Rotation autour de l'axe Z
Séquence CN
5 PLANE SPATIAL SPA+27 SPB+0 SPC
+45 .....
