Programmation : programmer les contours
6.5 Contournage : coordonnées polaires
6
206
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

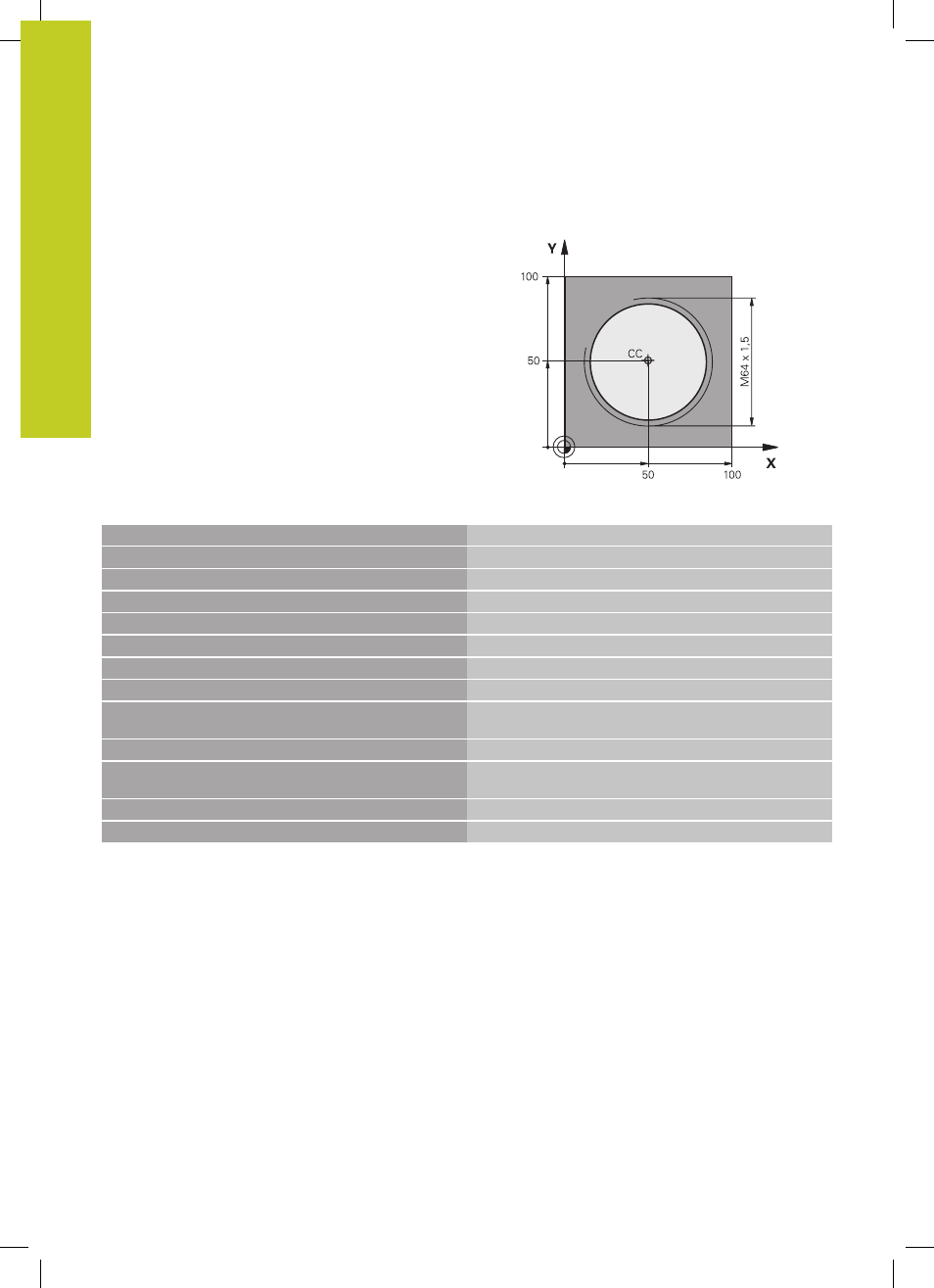

Exemple : hélice
0 BEGIN PGM HELICE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S1400
Appel d'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 L X+50 Y+50 R0 FMAX Prépositionner l’outil
6 CC
Valider la dernière position programmée comme pôle
7 L Z-12,75 R0 F1000 M3 Aller à la profondeur d’usinage
8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100
Aborder le contour sur un cercle avec raccordement
tangentiel
9 CP IPA+3240 IZ+13.5 DR+ F200 Usiner l'hélice
10 DEP CT CCA180 R+2 Quitter le contour sur un cercle avec raccordement
tangentiel
11 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
12 END PGM HELICE MM
