Programmation : Usinage multiaxes
11.6 Correction d'outil tridimensionnelle (option de logiciel 2)
11
396
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

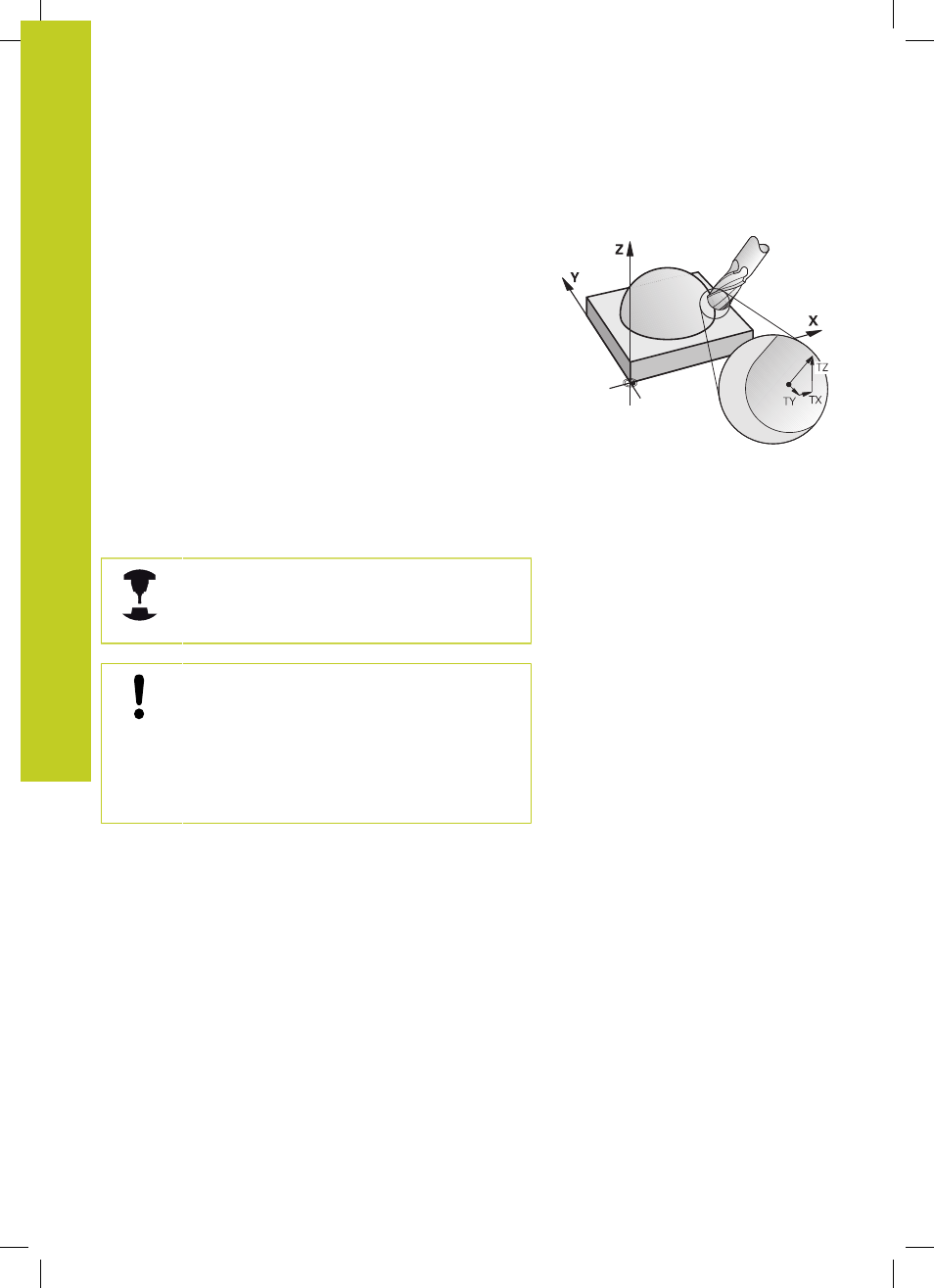

Fraisage en bout : correction 3D avec TCPM
Le fraisage en bout est un usinage avec le bout de l'outil. Lors
d'un usinage 5 axes, une correction 3D est possible quand le
programme CN contient des normales aux surfaces et que
TCPM
ou
M128 est actif. La correction RL/RR n'a pas besoin d'être active.
La TNC décale l'outil dans la direction des normales aux surfaces
selon la somme des valeurs Delta (tableau d'outils et
TOOL CALL).
Avec TCPM (voir "Conserver la position de la pointe d'outil lors du
positionnement des axes inclinés (TCPM) : M128 (option de logiciel
2)", Page 383) activée, la TNC maintient l'outil perpendiculairement
au contour de la pièce si aucune orientation d'outil n'a été définie
dans la séquence
LN.
Si une orientation d'outil
T a été définie dans la séquence LN et
si M128 (ou
FUNCTION TCPM) est activée simultanément, la TNC
positionne automatiquement les axes rotatifs de la machine de
manière à ce que l'outil atteigne l'orientation d'outil programmée.
Si vous vous n'avez pas activé
M128 (ou FUNCTION TCPM), la
TNC ignore le vecteur directionnel
T, même s'il est défini dans la
séquence
LN.
La TNC ne peut pas positionner automatiquement
les axes rotatifs sur toutes les machines. Consultez
le manuel de votre machine.
Attention, risque de collision !
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements
peuvent nécessiter, par exemple, une rotation de la
table à 180°. Faites attention aux risques de collision
de la tête avec la pièce ou avec les éléments de
serrage.
