Mode manuel et réglages
13.8 Initialiser le point d'origine avec le palpeur 3D (Option de logiciel
Touch probe functions)
13
444
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
13.8 Initialiser le point d'origine avec le
palpeur 3D (Option de logiciel Touch
probe functions)
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec 444
Initialisation d'un coin comme point
d'origine 445
Initialisation du centre de cercle
comme point d'origine 446
Ligne médiane comme point
d'origine 446

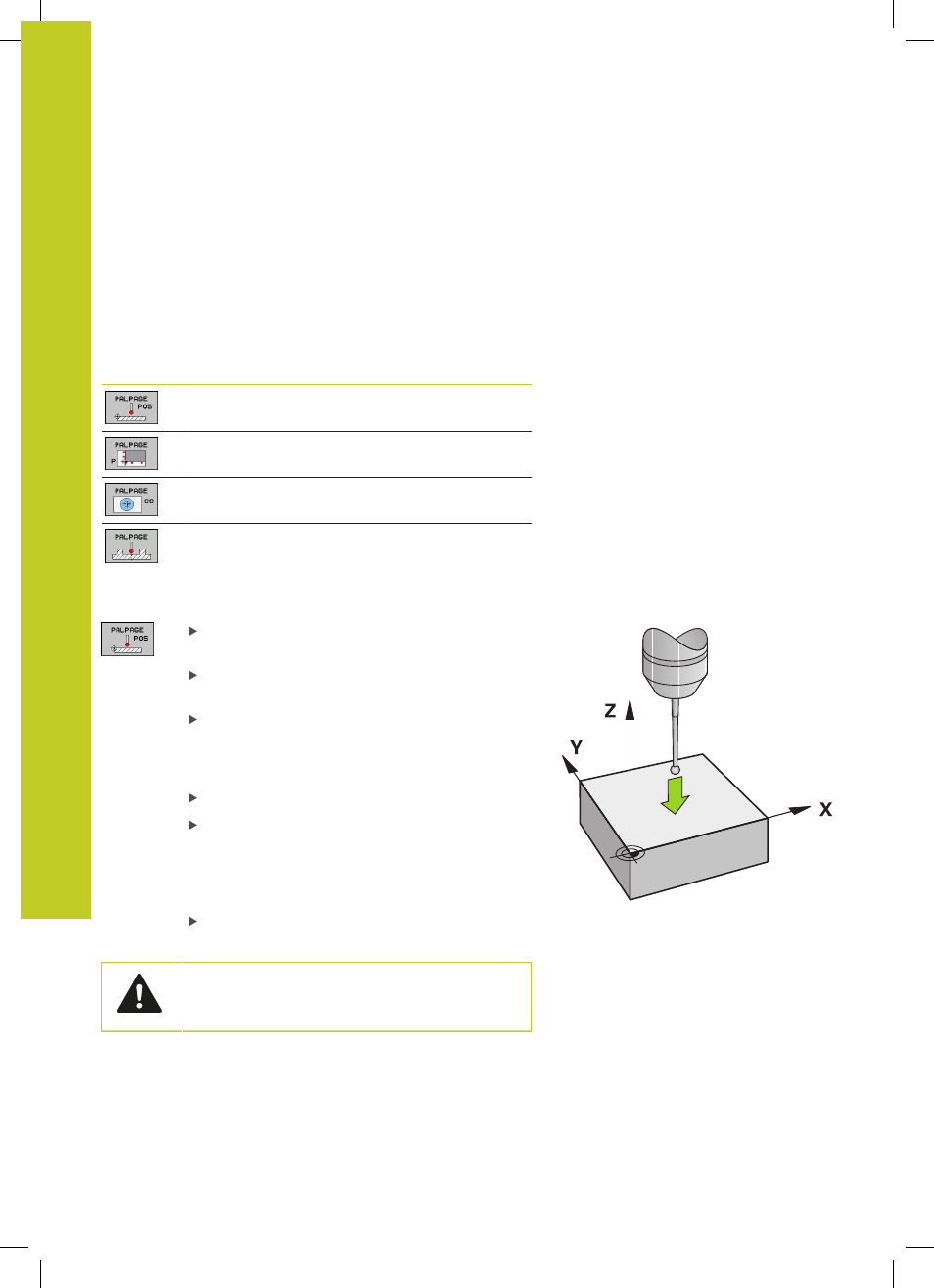

Initialiser un point d'origine sur un axe au choix
Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
Positionner le palpeur à proximité du point de
palpage
Sélectionner en même temps la direction de
palpage et l'axe dont le point d'origine doit être
initialisé, p. ex. palpage de Z dans le sens Z– :
sélectionner par softkey
Palpage : appuyer sur la touche START externe
Point d'origine : introduire la coordonnée
nominale, valider avec la softkey INITIAL. POINT
DE RÉFÉRENCE, voir "Inscrire les valeurs de
mesure à partir des cycles palpeurs dans le
tableau de points zéro", Page 434
Quitter la fonction de palpage : appuyer sur la
softkey FIN
HEIDENHAIN ne garantit le bon fonctionnement
des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
