Contournage : coordonnées polaires 6.5
6
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
203

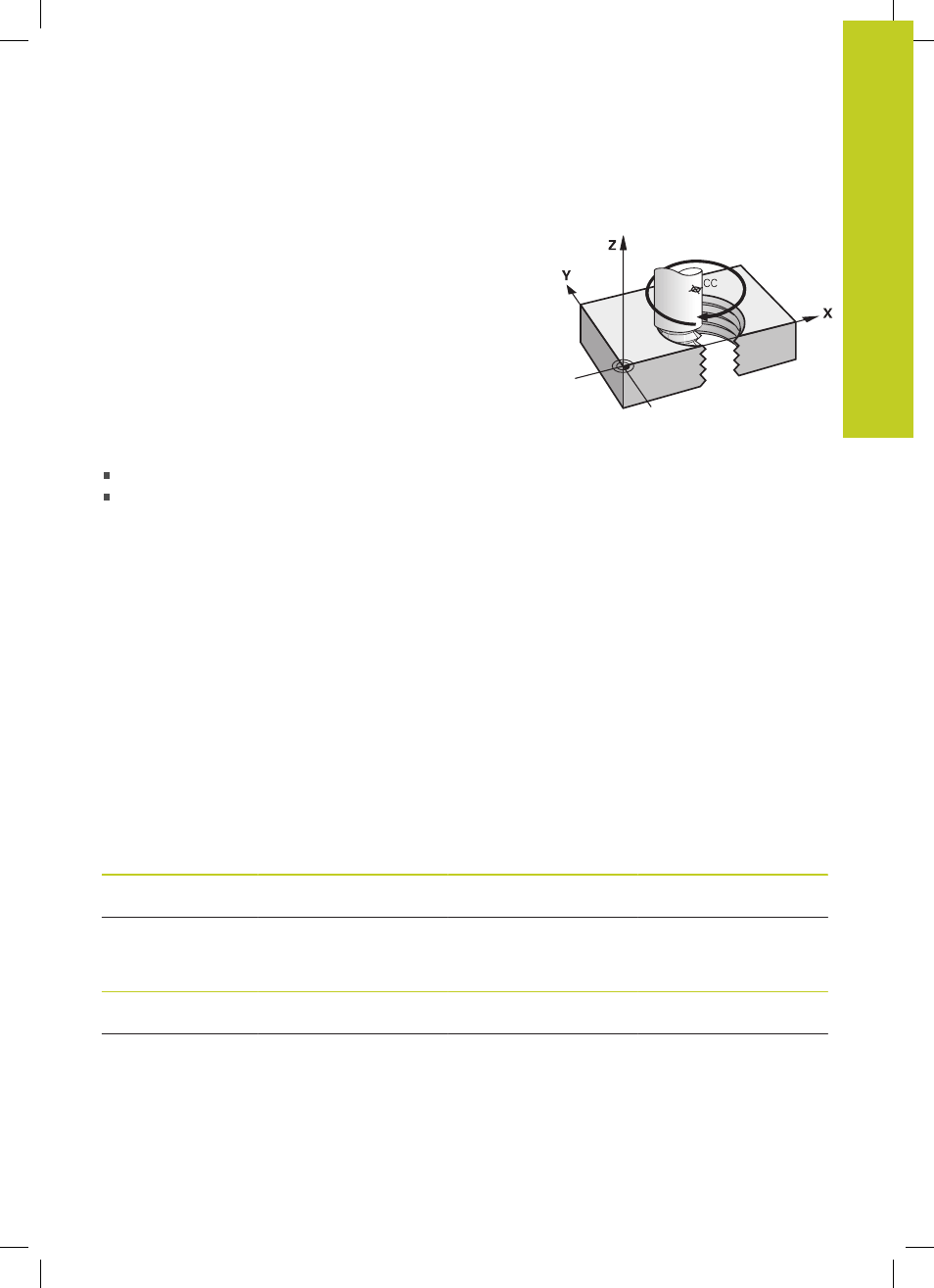

Trajectoire hélicoïdale (Helix)
Une trajectoire hélicoïdale est la superposition d'une trajectoire
circulaire et d'un déplacement linéaire qui lui est perpendiculaire.
Vous programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les trajectoires hélicoïdales qu’en
coordonnées polaires.
Application
Filetage intérieur et extérieur sur des grands diamètres
Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, vous avez besoin de l’angle total en incrémental
parcouru par l’outil sur la trajectoire hélicoïdale ainsi que de la
hauteur totale de l'hélice
Nb de filets n : Files + dépassement de course en
début et en fin de filet
Hauteur totale h : Pas du filet P x nombre de filets n
Angle incrémental total
IPA : Nombre de filets x 360° + angle
pour début de filet + angle pour
dépassement de course
Coordonnée initiale Z : Pas du filet P x (nombre de filets +
dépassement en début de filet)
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre la direction de l’usinage, le
sens de rotation et la correction de rayon pour certaines formes de
trajectoires.
Filetage intérieur Sens d'usinage Sens de rotation Correction de rayon
Vers la droite
vers la gauche Z+
Z+
DR+
DR–
RL
RR
Vers la droite
vers la gauche Z–
Z–
DR–
DR+
RR
RL
Filetage extérieur
Vers la droite vers la
gauche Z+
Z+ DR+
DR–
RR
RL
vers la droite vers la
gauche Z–
Z– DR–
DR+
RL
RR
