Fonctions MOD
16.2 Sélectionner l’affichage de positions
16
496
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
16.2 Sélectionner l’affichage de positions
Utilisation
Vous pouvez modifier l’affichage des coordonnées pour le mode
Manuel et les modes Exécution de programme :

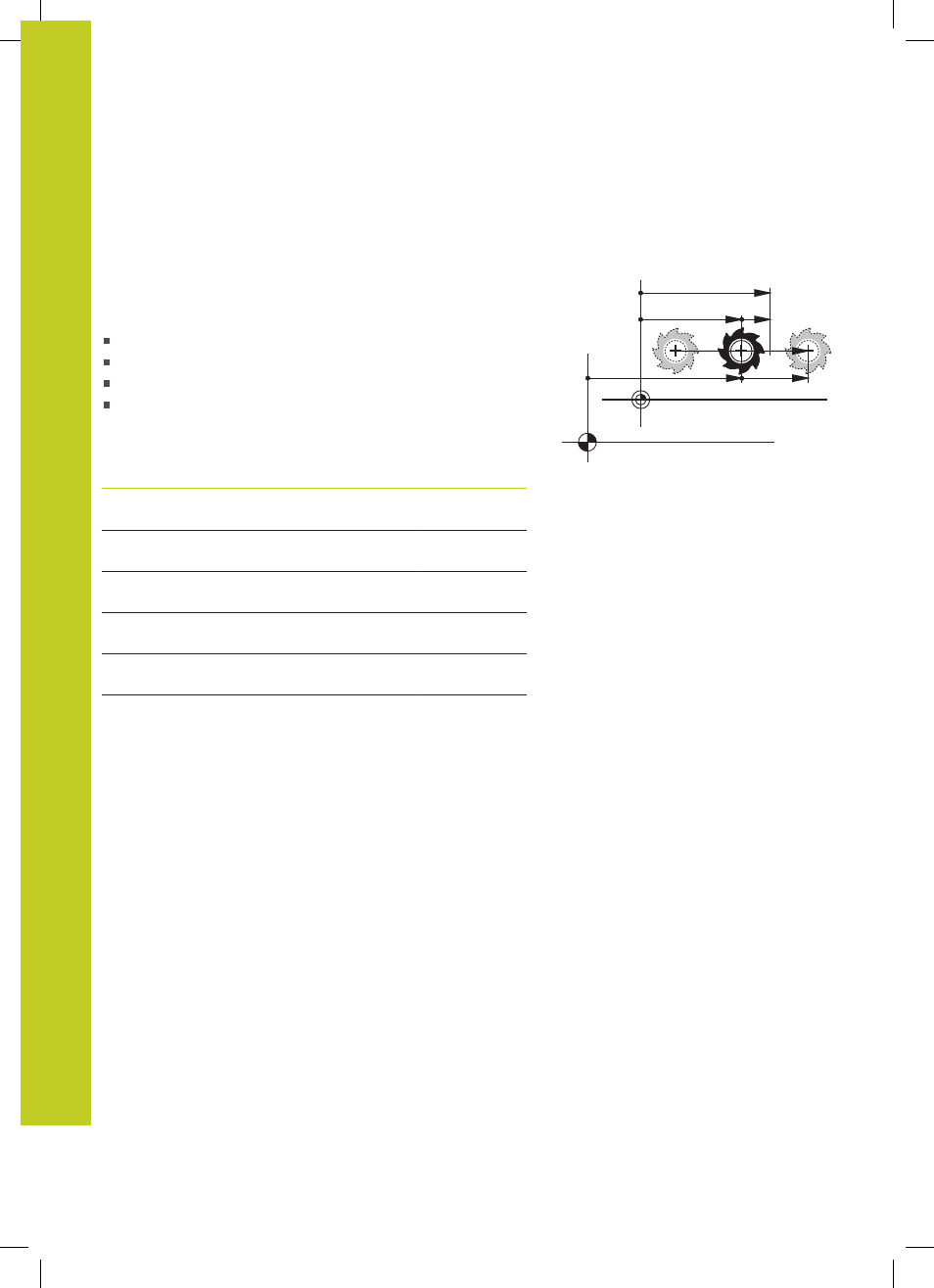

La figure de droite indique différentes positions de l’outil
Position de départ
Position à atteindre par l’outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez
sélectionner les coordonnées suivantes :
Fonction Affichage
Position nominale ; valeur nominale fournie
par la TNC NOM
Position effective ; position instantanée de
l’outil EFF
Position de référence ; position effective par
rapport au point zéro machine REFEFF
Position de référence : position nominale par
rapport au point zéro machine REFNOM
Erreur de poursuite ; différence entre position
nominale et position effective ER.P
Chemin restant à parcourir jusqu'à la position
programmée ; différence entre la position
effective et la position à atteindre DIST
La fonction MOD
Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD
Affichage de position 2 vous permet de
sélectionner l’affichage de position dans l’affichage d’état auxiliaire.
