Contournage : coordonnées polaires 6.5
6
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
201

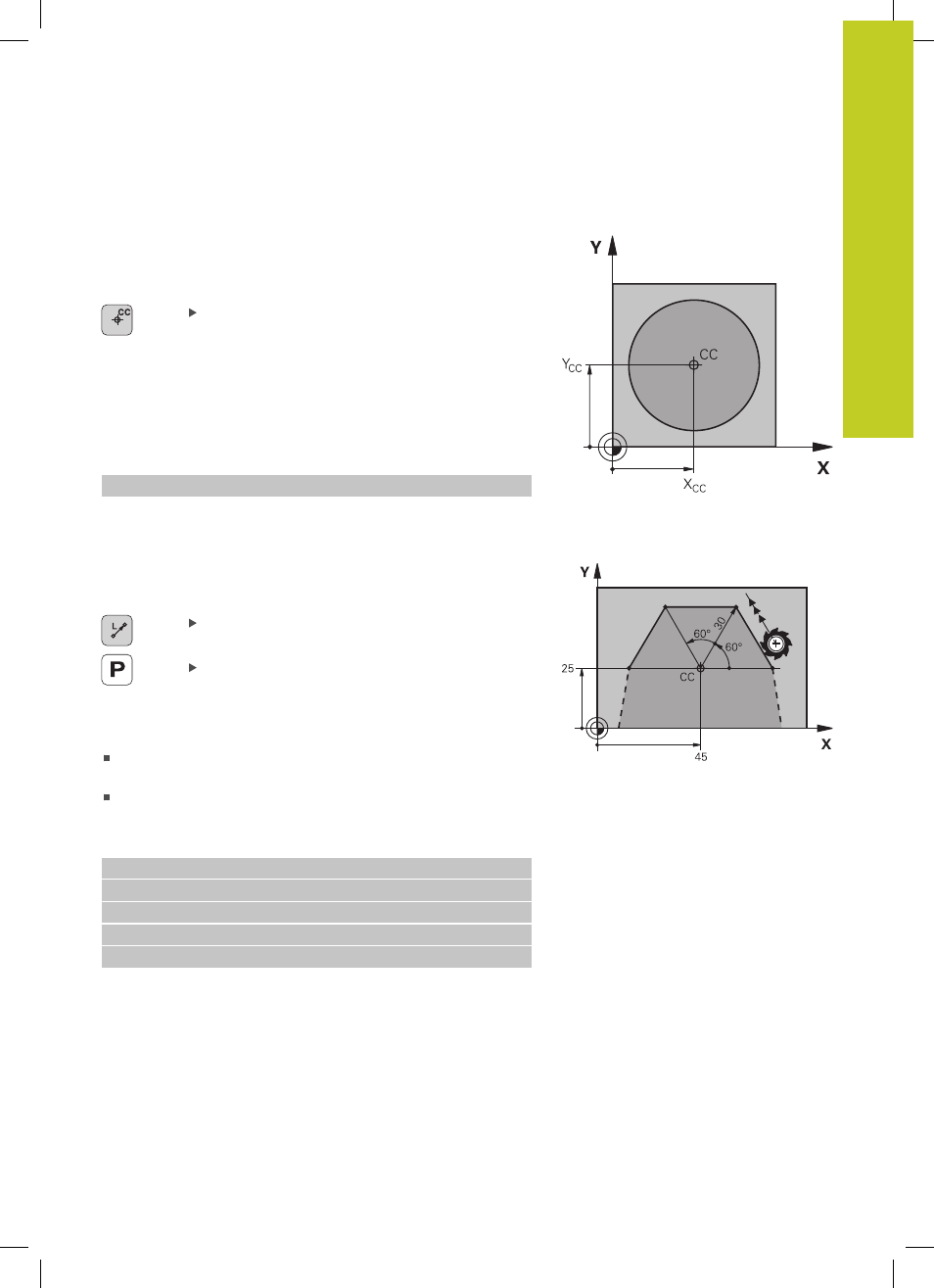

Origine des coordonnées polaires : pôle CC
Avant d'indiquer les positions en coordonnées polaires, vous
pouvez définir le pôle CC à un emplacement au choix dans le
programme d'usinage. Pour définir le pôle, procédez de la même
manière que pour la programmation du centre de cercle.
Coordonnées: introduire les coordonnées
cartésiennes du pôle ou n'introduire aucune
coordonnée pour valider la dernière position
programmée. Définir le pôle avant de programmer
les coordonnées polaires. Ne programmer le
pôle qu'en coordonnées cartésiennes. Le pôle
reste valable jusqu'à ce que vous programmiez un
nouveau pôle.
Exemple de séquences CN
12 CC X+45 Y+25
Droite LP
L'outil se déplace sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au
point final de la séquence précédente.
Rayon polaire PR : Introduire la distance entre le
point final de la droite et le pôle CC
Angle polaire PA : position angulaire du point final
de la droite comprise entre –360° et +360°
Le signe de PA est déterminé par rapport à l'axe de référence
angulaire :
Angle compris entre l'axe de référence angulaire et
PR, sens
anti-horaire :
PA>0
Angle compris entre l'axe de référence angulaire et
PR, sens
horaire :
PA<0
Exemple de séquences CN
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
