Contournage : coordonnées cartésiennes 6.4
6
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
191

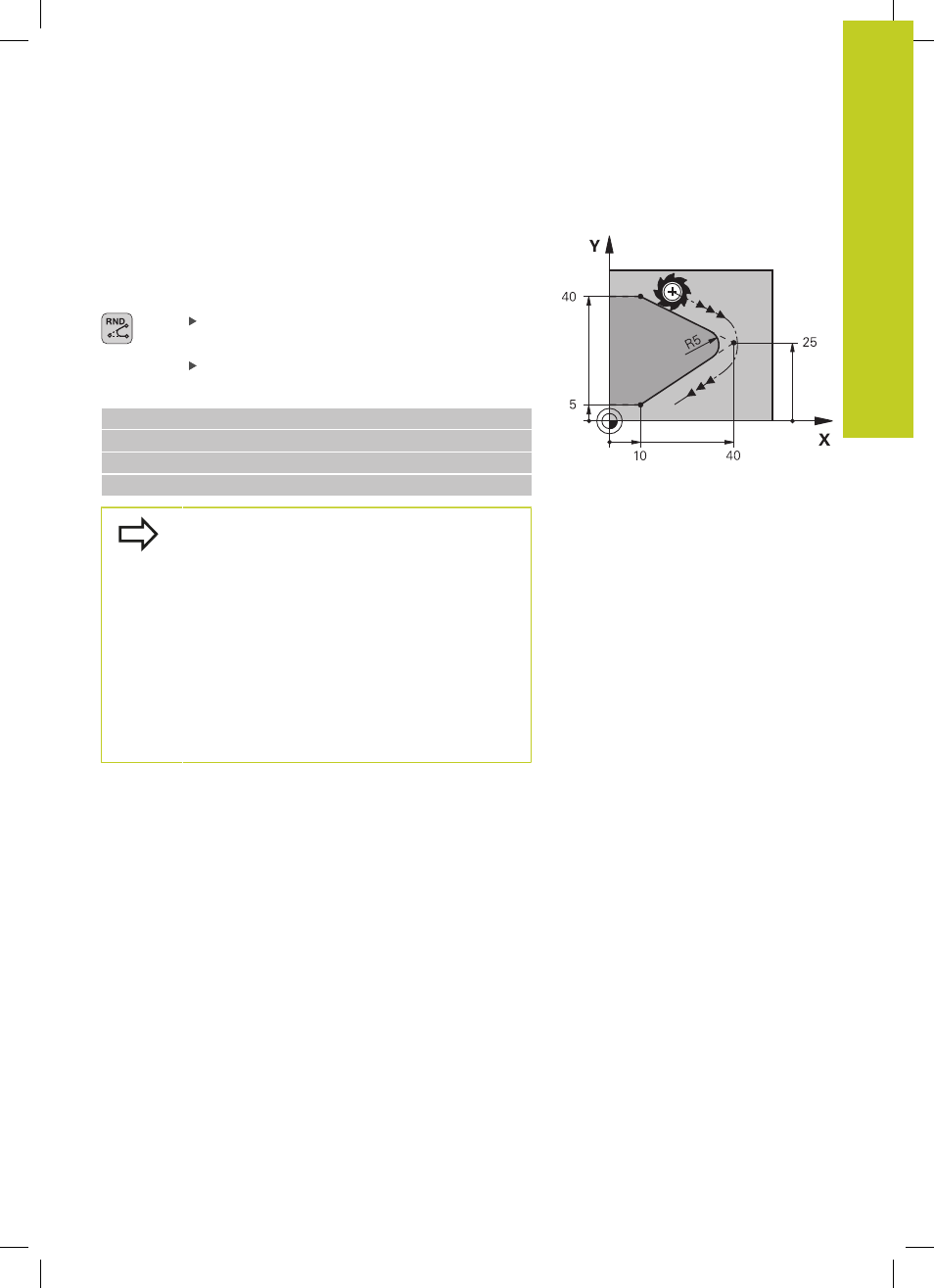

Arrondi d'angle RND
La fonction
RND permet d'arrondir les angles d'un contour.
L’outil se déplace sur une trajectoire circulaire tangente à la fois à
l’élément de contour précédent et à l’élément de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil courant.
Rayon d'arrondi : rayon de l'arc de cercle, si
nécessaire :
Avance F (n'agit que dans la séquence RND)
Exemple de séquences CN
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'élément de contour précédent et le suivant
doivent avoir les deux coordonnées du plan dans
lequel doit être exécuté l'arrondi d'angle. Si vous
usinez le contour sans correction de rayon, vous
devez programmer les deux coordonnées du plan
d'usinage.
Le point d'intersection ne fait pas partie du contour.
Une avance programmée dans la séquence
RND
n'agit que dans la séquence
RND. Ensuite, c'est
l'avance programmée avant la séquence
RND qui
redevient active.
Une séquence RND peut être également utilisée pour
une approche douce du contour.
