HEIDENHAIN iTNC 530 73
2.2 Ecr
a
n et panneau de commande

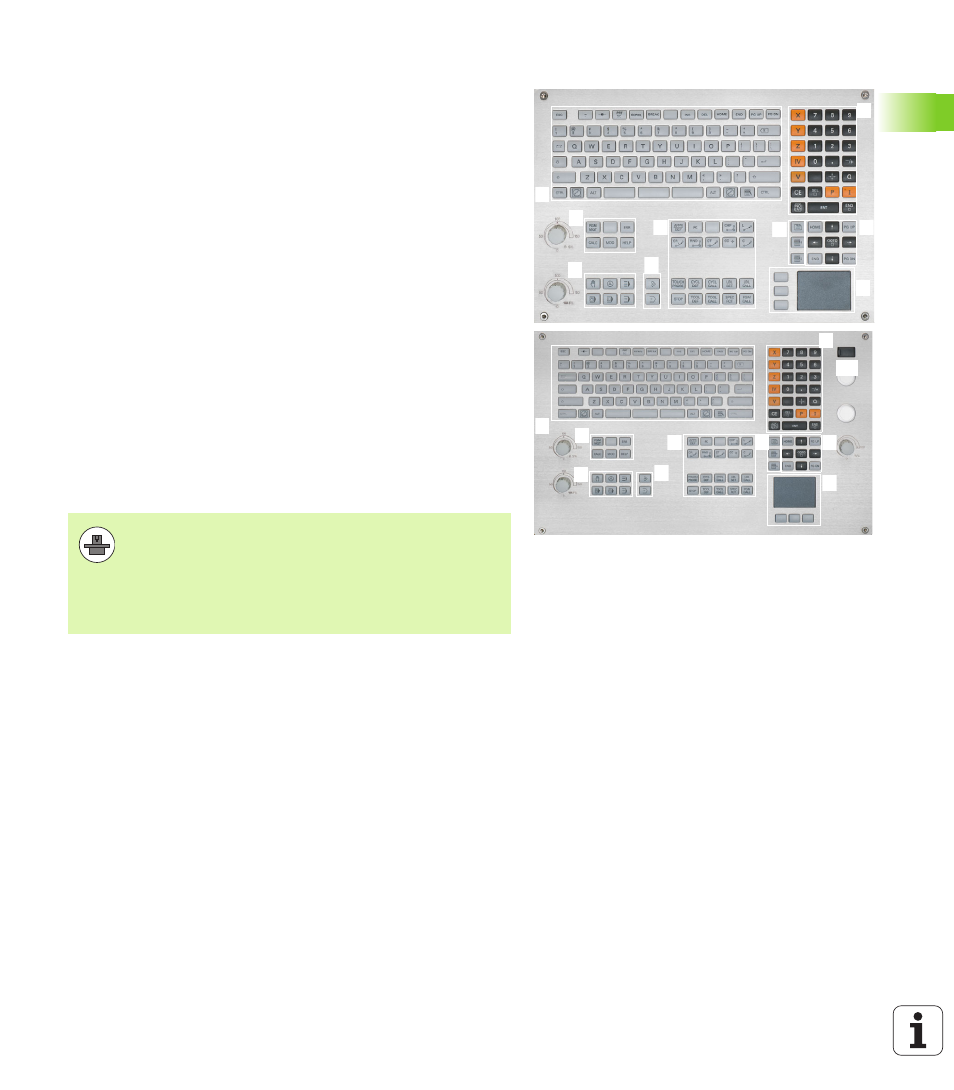

Panneau de commande
La TNC est fournie avec différents panneaux de commande. La figure
montre les éléments des panneaux de commande TE 730 (15“) et
TE 740 (19“):
Les fonctions des différentes touches sont résumées au verso de la
première page.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 2
3
5
1 4
6
7 7
1
7 9
8
1 10
1 Clavier alpha pour l'introduction de textes, noms de fichiers et
programmation DIN/ISO.
Version bi-processeur: touches supplémentaires pour l'utilisation
de Windows
2  Gestionnaire de fichiers
 Calculatrice
 Fonction MOD
 Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut GOTO
7 Pavé numérique et sélection des axes
8 Pavé tactile
9 Touches de navigation smarT.NC
10 Prise USB
Certains constructeurs n'utilisent pas le panneau de
commande standard de HEIDENHAIN. Dans ce cas,
reportez-vous au manuel de la machine.
Les touches externes – touche START CN ou STOP CN,
par exemple – sont également décrites dans le manuel de
la machine.
