326 Programmation: paramètres Q
9.1
1
Ex
emples de pr
ogr
a
mmation
9.11 Exemples de programmation

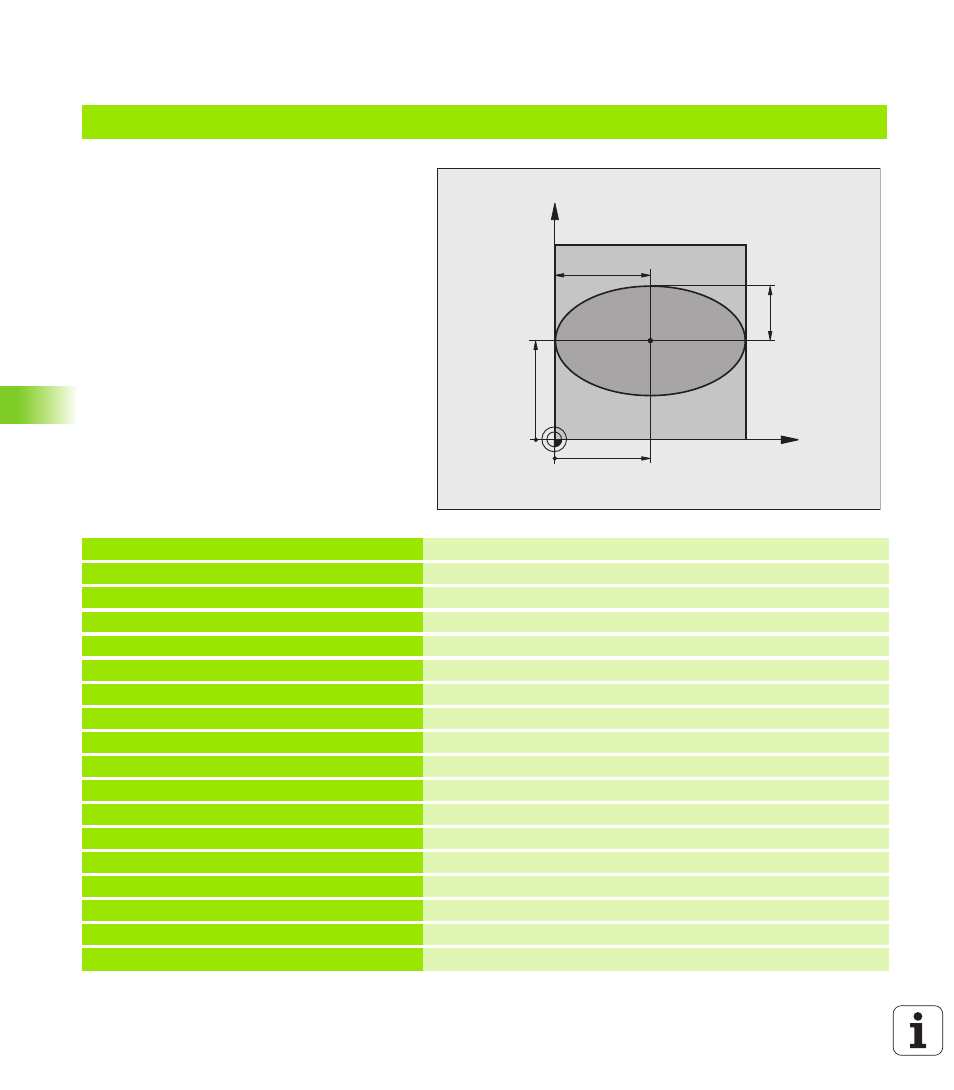

Exemple: Ellipse
Déroulement du programme
 Le contour de l'ellipse est constitué de
nombreux petits segments de droite (à définir
avec Q7). Plus le nombre d'incréments est
grand, plus le contour sera lisse.
 Le sens de fraisage est défini avec l'angle initial
et l'angle final dans le plan:
Sens d'usinage horaire:
Angle initial > angle final
Sens d'usinage anti-horaire:
Angle initial < angle final
 Le rayon d’outil n’est pas pris en compte
%ELLIPSE G71 *
N10 Q1 = +50 * Centre de l’axe X
N20 Q2 = +50 * Centre de l’axe Y
N30 Q3 = +50 * Demi-axe X
N40 Q4 = +30 * Demi-axe Y
N50 Q5 = +0 * Angle initial dans le plan
N60 Q6 = +360 * Angle final dans le plan
N70 Q7 = +40 * Nombre d'incréments de calcul
N80 Q8 = +30 * Position angulaire de l'ellipse
N90 Q9 = +5 * Profondeur de fraisage
N100 Q10 = +100 * Avance de plongée
N110 Q11 = +350 * Avance de fraisage
N120 Q12 = +2 * Distance d’approche pour le prépositionnement
N130 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Appel d'outil
N170 G00 G40 G90 Z+250 * Dégager l'outil
N180 L10,0 * Appeler l’usinage
X
Y
50
50
30
50
