13.2 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil
Réglage du plan de bridage

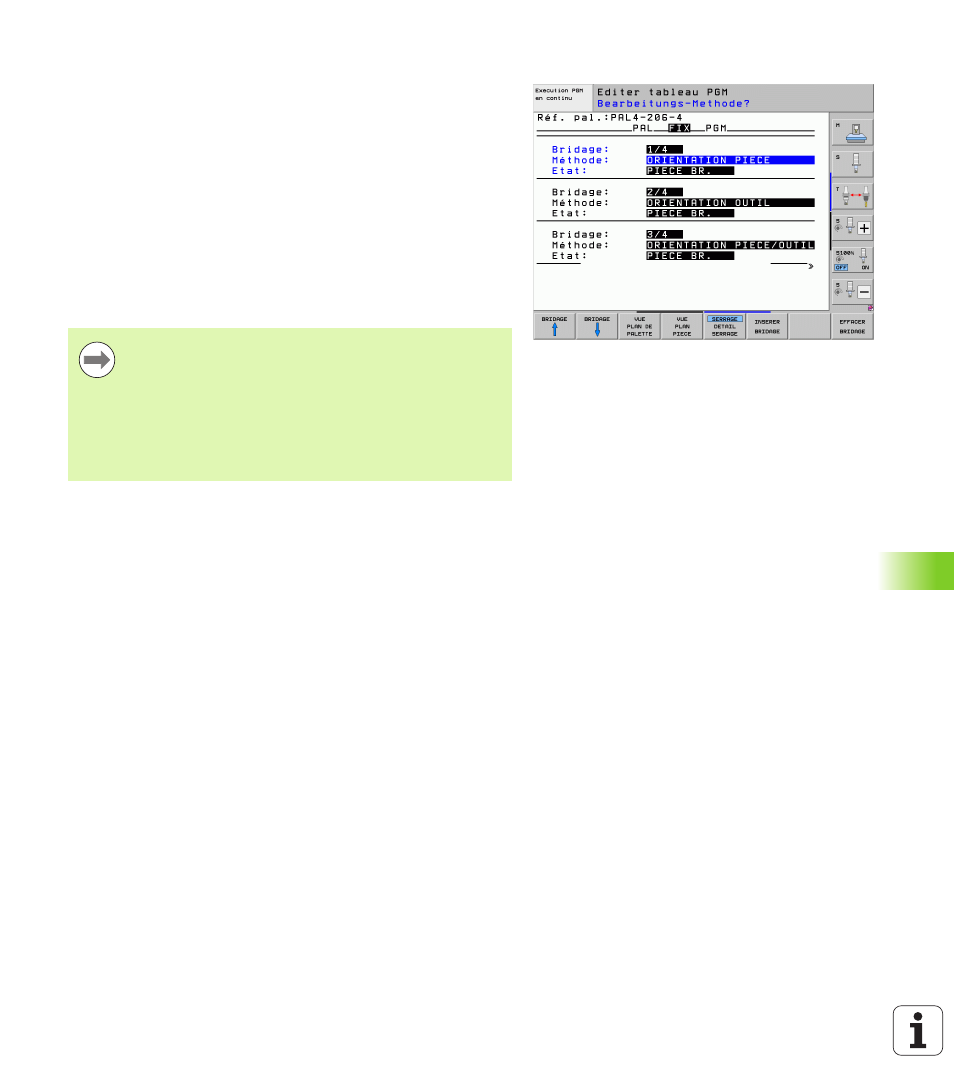

 Bridage : la commande affiche le numéro du bridage. Elle affiche en
outre le nombre de bridages à l'intérieur de ce plan, après la barre
oblique
 Méthode : vous pouvez sélectionner les méthodes d'usinage
ORIENTATION PIECE ou ORIENTATION OUTIL. La sélection est validée
dans le plan de la pièce correspondant. Le cas échéant, il remplace
les enregistrements existants. Dans la projection du tableau, la
commande affiche la ligne ORIENTATION PIECE avec WPO et
ORIENTATION OUTIL
avec TO.
Avec la softkey CONNECTER/DECONNECTER, vous indiquez les bridages
impliqués qui vont servir à déterminer le déroulement de l'usinage
en mode orienté outils. Les bridages liés sont identifiés par un trait
de séparation discontinu, les bridages non connectés par une ligne
continue. Dans l'affichage sous forme de tableau, les pièces liés
sont identifiés par CTO dans la colonne METHOD.
 Etat : avec la softkey PIECE BR., vous indiquez que le bridage avec
les pièces correspondantes n'est pas encore exécuté. BLANK
apparaît dans le champ Etat. Utilisez la softkey EMPLACMT LIBRE
ou OMETTRE, si vous souhaitez ignorer la palette lors de l'usinage,
EMPTY
ou SKIP apparaît dans le champ Etat.
L'enregistrement ORIENTATION PIECE/OUTIL ne peut pas
être configuré par softkey. Il n'apparaît que que si vous
avez indiqué différentes méthodes d'usinage dans le plan
de pièce.
Si la méthode d'usinage est configurée dans le plan de
bridage, les données seront validées dans le plan de pièce
et les données qui existent éventuellement seront
remplacées.
