434 Programmation: usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du
plan d'usinag
e (option de logiciel 1)

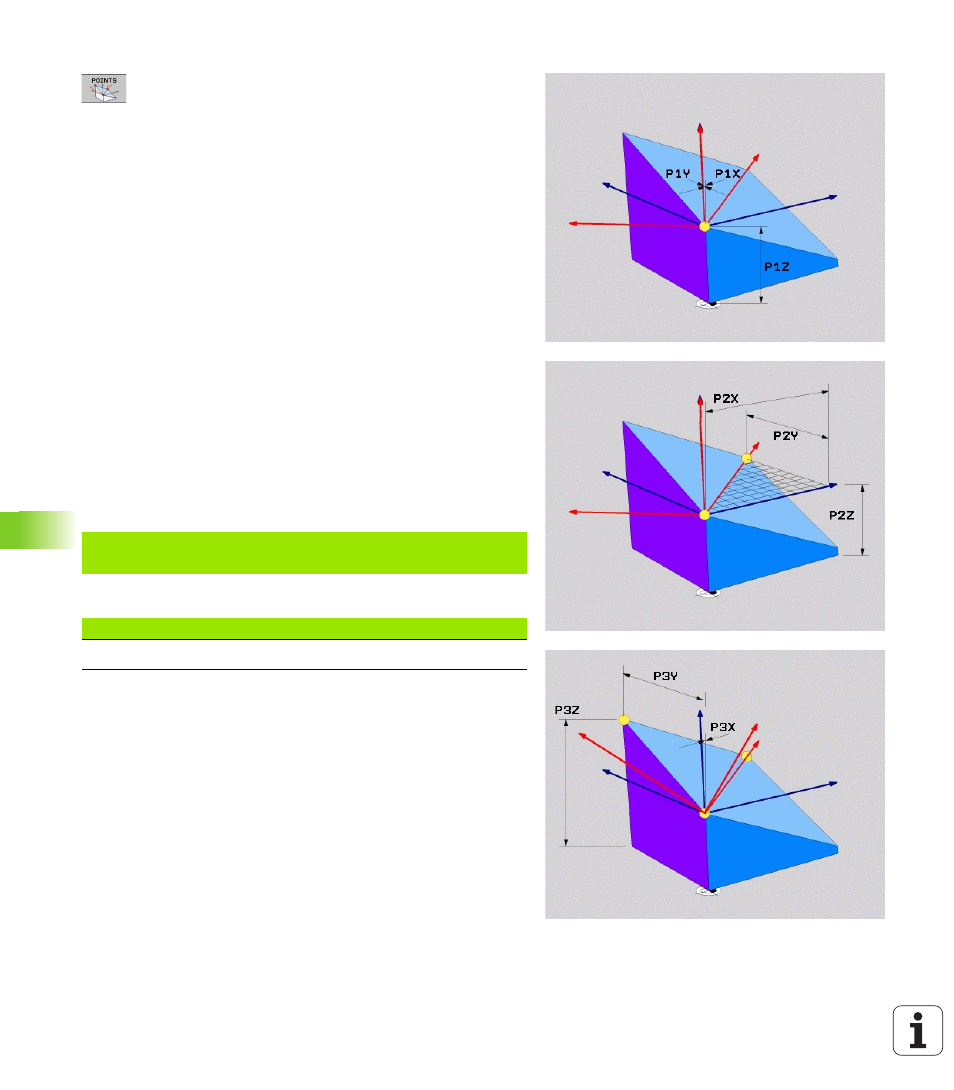

Paramètres à introduire
 Coordonnée X 1er point du plan? : coordonnée X P1X
du premier point du plan (voir figure en haut à droite)
 Coordonnée Y 1er point du plan? : coordonnée Y P1Y
du premier point du plan (voir figure en haut à droite)
 Coordonnée Z 1er point du plan? : coordonnée Z P1Z
du 1er point du plan (voir figure en haut à droite)
 Coordonnée X 2ème point du plan? : coordonnée X P2X
du 2ème point du plan (voir figure de droite, au centre)
 Coordonnée Y 2ème point du plan? : coordonnée Y P2Y
du 2ème point du plan (voir figure de droite, au centre)
 Coordonnée Z 2ème point du plan? : coordonnée Z P2Z
du 2ème point du plan (voir figure de droite, au centre)
 Coordonnée X 3ème point du plan? : coordonnée X P3X
du 3ème point du plan (voir figure en bas et à droite)
 Coordonnée Y 3ème point du plan? : coordonnée Y P3Y
du 3ème point du plan (voir figure en bas et à droite)
 Coordonnée Z 3ème point du plan? : coordonnée Z P3Z
du 3ème point du plan (voir figure en bas et à droite)
 Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 438)
Séquence CN
Abréviations utilisées
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abréviation Signification
POINTS De l'Anglais points = points
