Approche et sortie tangentielle

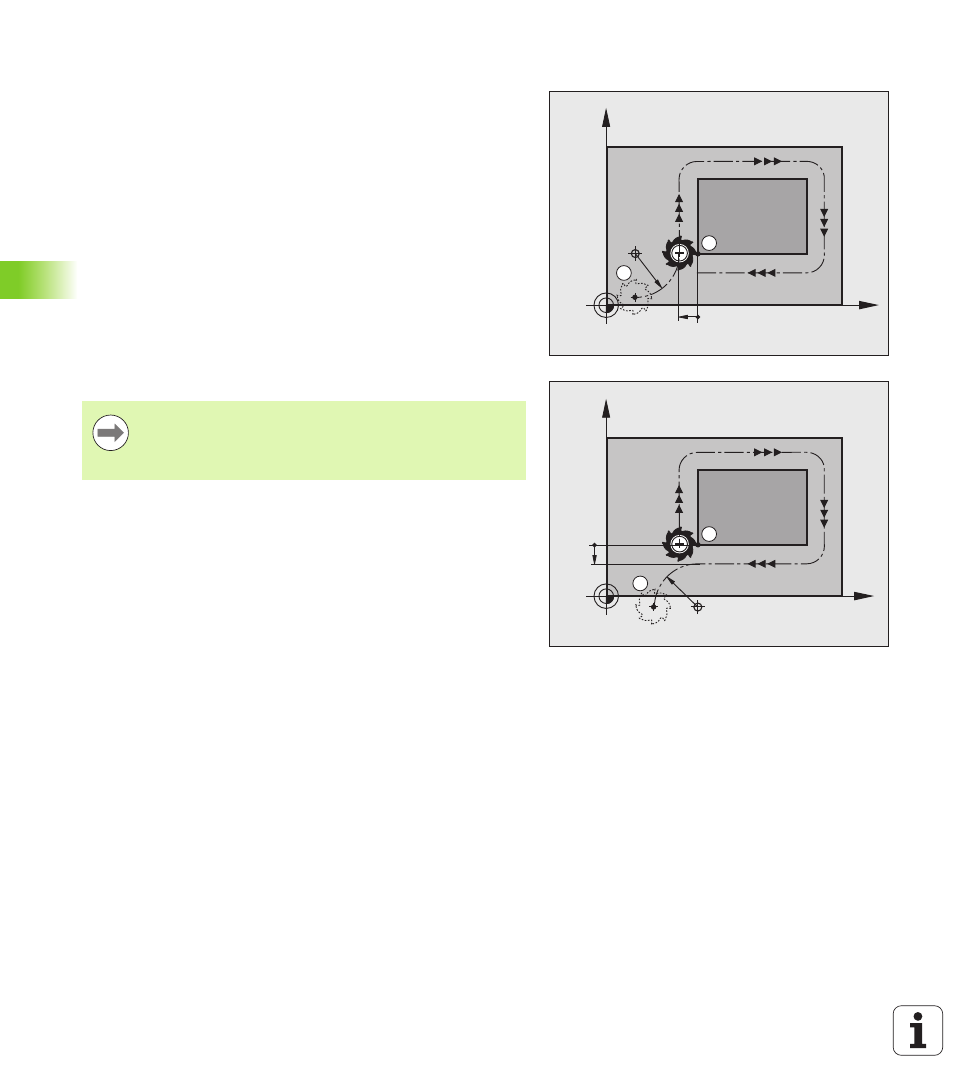

Avec G26 (fig. de droite, au centre), vous pouvez aborder la pièce par
tangentement et en sortir par tangentement avec G27 (fig. en bas et à
droite). Cela permet d'éviter de marquer la pièce.
Point initial et point final
Le point initial et le point final sont proches respectivement du premier
et du dernier point du contour, à l'extérieur de la pièce. A programmer
sans correction de rayon.
Approche
 Introduire G26 derrière la séquence où a été programmé le premier
point du contour: c'est la première séquence avec correction de
rayon G41/G42
Sortie
 Introduire G27 derrière la séquence où a été programmé le dernier
point du contour: c'est la dernière séquence avec correction de
rayon G41/G42
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
Dans G26 et G27, programmer le rayon de telle sorte que la
trajectoire circulaire puisse être exécutée entre le point
initial et le premier point du contour ainsi qu'entre le
dernier point du contour et le point final.
