14.9 Initialisation du point d'or
igine a
v
e
c palpeur
Centre de cercle comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc..

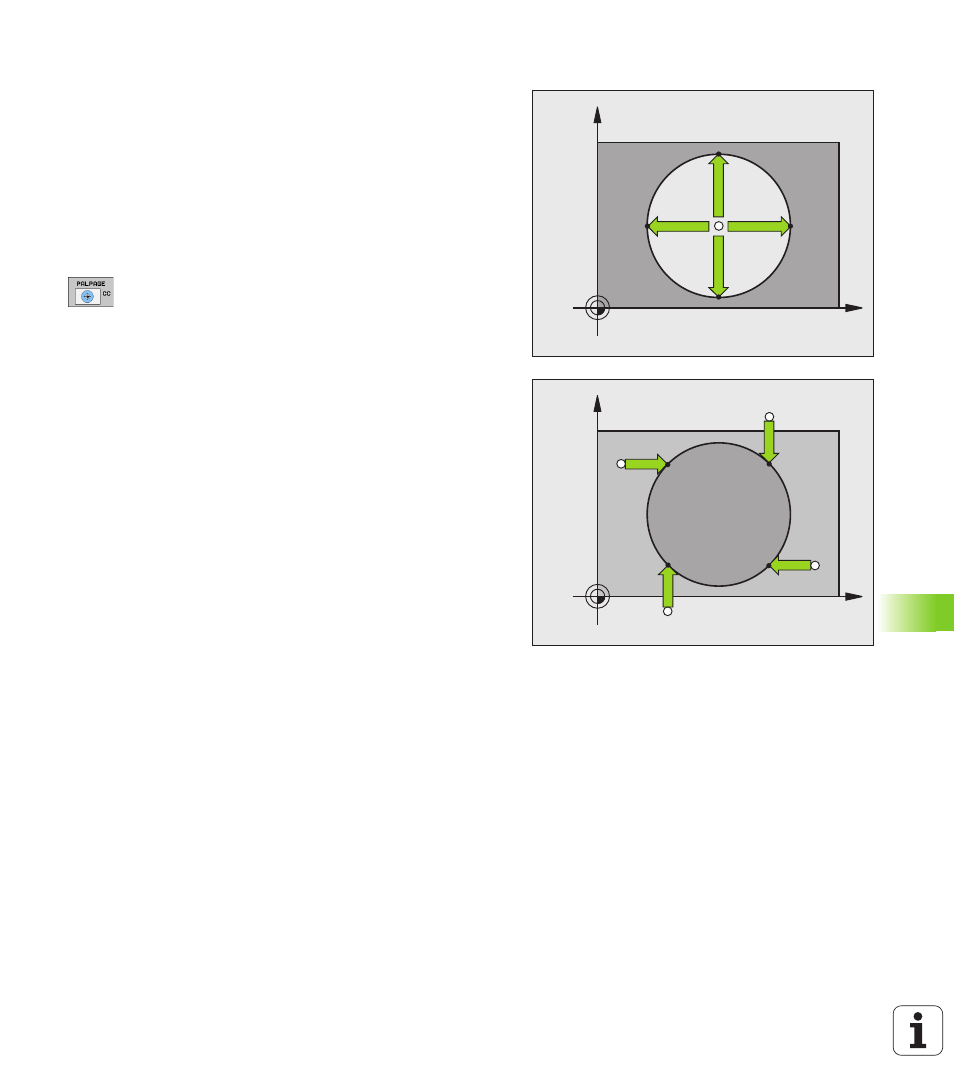

Cercle intérieur:
La TNC palpe automatiquement la paroi interne dans les quatre
directions des axes de coordonnées.
Pour des secteurs angulaires (arcs de cercle), vous pouvez
sélectionner au choix le sens du palpage.
 Positionner la bille du palpeur approximativement au centre du
cercle
 Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE CC
 Palpage: appuyer 4 fois sur la touche Marche CN. Le
palpeur palpe successivement 4 points de la paroi
circulaire interne
 Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
 Si vous souhaitez travailler sans rotation à 180° dans
les deux sens: appuyez sur la touche END
 Point d'origine : dans la fenêtre du menu, introduire
les deux coordonnées du centre du cercle, valider
avec la softkey INITIAL. POINT D'ORIGINE ou inscrire
les valeurs dans un tableau (Voir „Ecrire les valeurs de
mesure des cycles palpeurs dans un tableau de
points-zéro”, page 509, ou Voir „Enregistrer les
valeurs mesurées avec les cycles palpeurs dans le
tableau des points d'origine”, page 510)
 Terminer la fonction de palpage: appuyer sur la touche
END
