.2 Contrôle dynamique anticollision (option logicielle)
Représentation graphique de la zone protégée
(fonction FCL4)

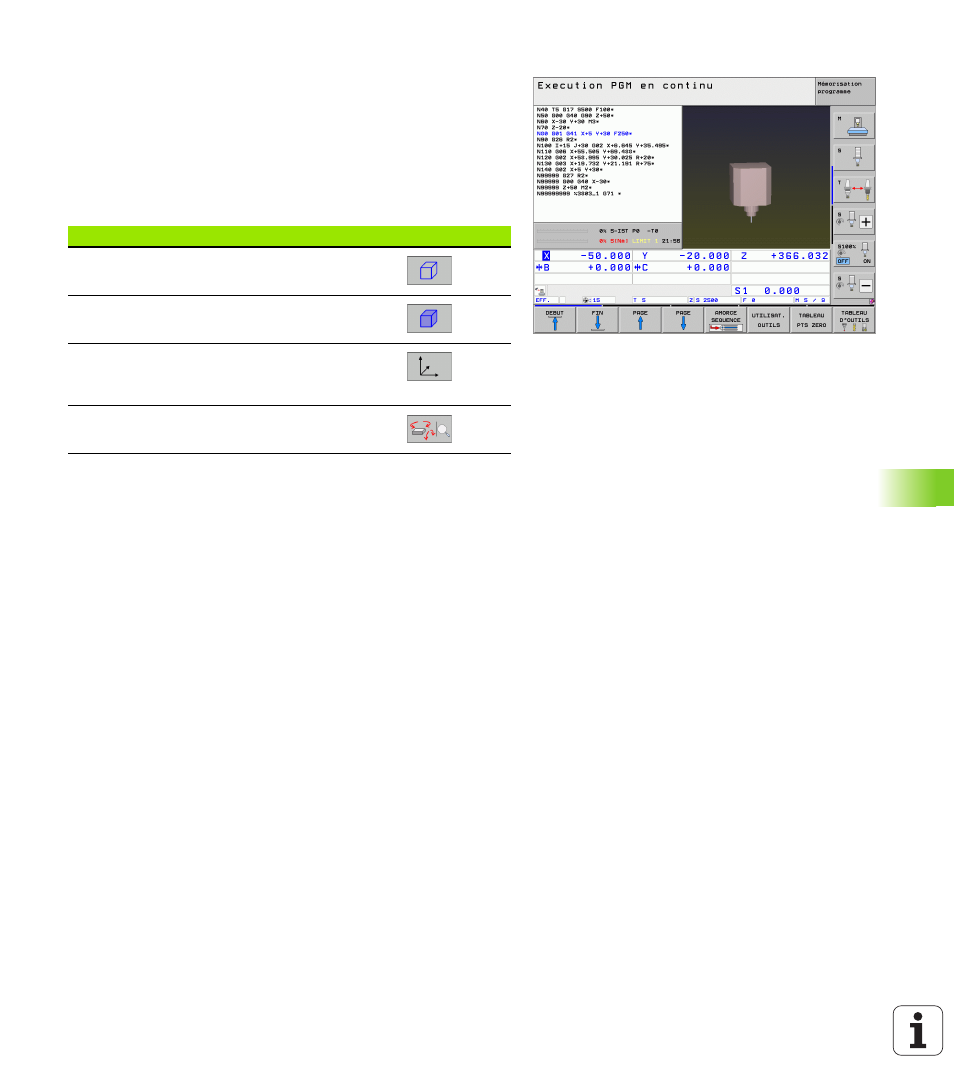

Avec la touche de partage d'écran, vous pouvez afficher en 3D les
corps de collision machine qui sont définis sur votre machine et des
éléments de fixation étalonnés (voir „Exécution de programme en
continu et Exécution de programme pas à pas” à la page 76).
Par softkey, vous pouvez également choisir entre différentes mode
d'affichage:
Vous pouvez également manipuler le graphique avec la souris.
Fonctions disponibles:
 Pour faire tourner le modèle 3D: maintenir enfoncée la touche droite
de la souris et déplacer la souris. Lorsque vous relâchez la touche
droite de la souris, la TNC oriente la pièce avec l'orientation définie
 Pour décaler le modèle représenté: maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La TNC
décale la pièce dans le sens correspondant. Lorsque vous relâchez
la touche centrale de la souris, la TNC décale la pièce à la position
définie
 Pour agrandir une zone donnée en utilisant la souris: maintenir
enfoncée la touche gauche de la souris pour marquer la zone de
zoom rectangulaire. Lorsque vous relâchez la touche gauche de la
souris, la TNC agrandit la zone définie de la pièce
 Pour actionner rapidement le zoom avec la souris: tourner la molette
de la souris vers l'avant ou vers l'arrière
 Double-clic du bouton droit de la souris: sélection de la vue standard
Fonction Softkey
Commutation entre le modèle filaire et le modèle
volumique
Commutation entre la représentation volumique
et transparente
Afficher/cacher le système de coordonnées dû
aux transformations dans la description de
cinématique
Fonctions pour tourner, pivoter et zoomer
