156 Programmation: aides à la programmation
4.5 Gr
aphique filair
e 3D (f
onction
FCL2)

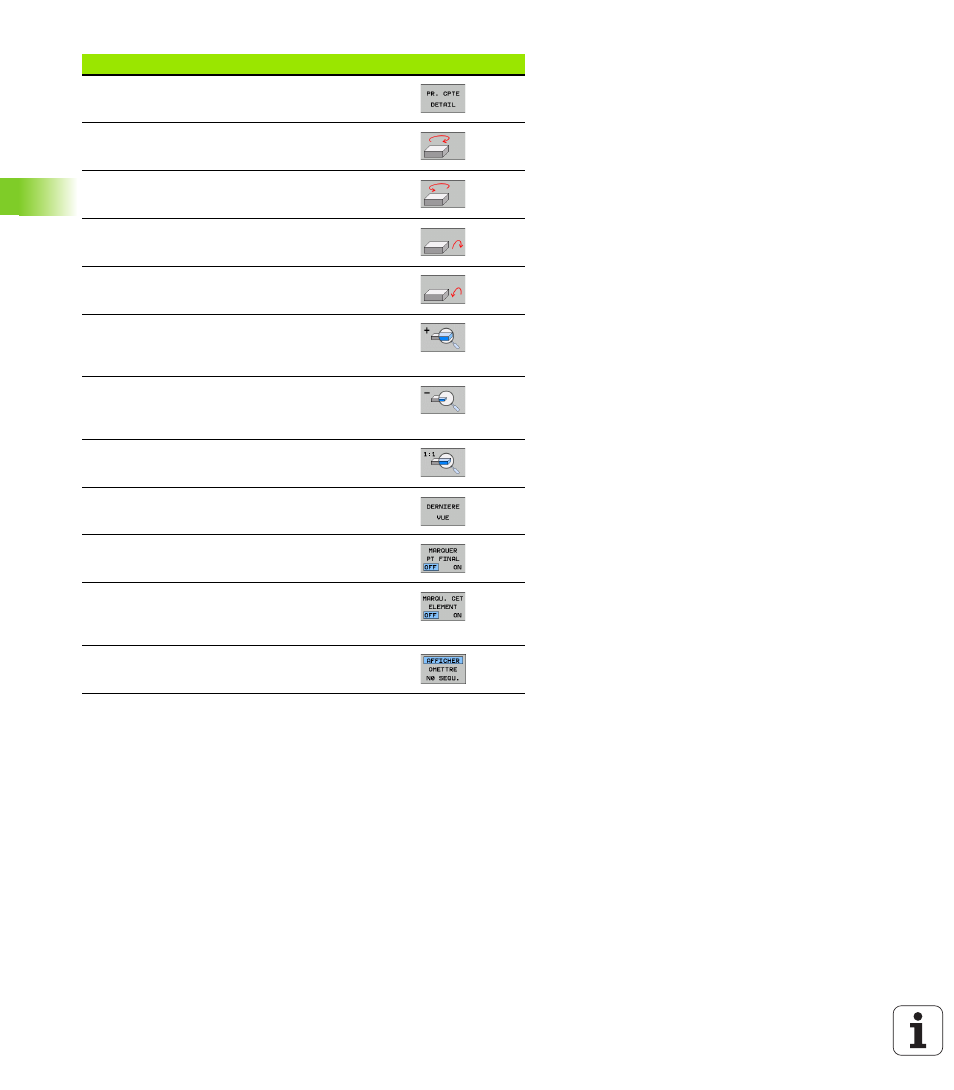

Valider la découpe
Rotation de la pièce dans le sens horaire
Rotation de la pièce dans le sens anti-horaire
Faire basculer la pièce vers l'arrière
Faire basculer la pièce vers l'avant
Agrandir l'affichage par incrément. Si la pièce a
été agrandie, la TNC affiche la lettre Z dans le
pied de page de la fenêtre graphique
Réduire l'affichage par incrément Si la pièce a été
réduite, la TNC affiche la lettre Z dans le pied de
page de la fenêtre graphique
Afficher la pièce dans sa taille d'origine
Afficher la pièce dans la vue activée
précédemment
Afficher/ne pas afficher de points aux extrémités
d'une droite
Dans le graphique filaire 3D, faire ressortir/ne pas
faire ressortir en couleur la séquence CN
sélectionnée dans la fenêtre de gauche
Afficher/ne pas afficher les numéros de
séquence
Fonction Softkey
