222 Programmation: programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes
6.4 Contournages - Coordonnées
cartésiennes

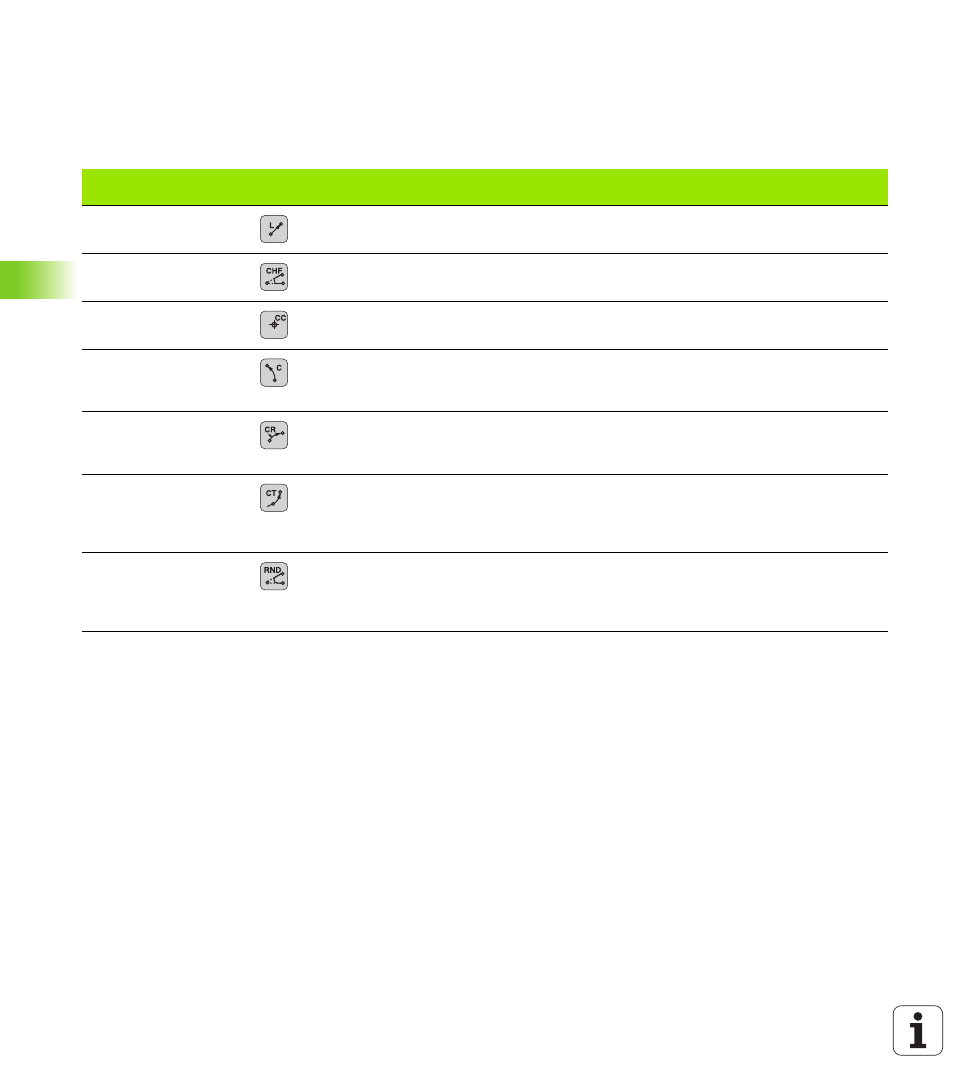

Résumé des fonctions de contournage
Fonction
Touche de
contournage
Mouvement d'outil Introductions requises Page
Droite L
angl.: Line Droite Coordonnées du point final
de la droite Page 223
Chanfrein: CHF
angl.: CHamFer Chanfrein entre deux
droites Longueur du chanfrein Page 224
Centre de cercle CC ;
angl.: Circle Center Aucun Coordonnées du centre du
cercle ou du pôle Page 226
Arc de cercle C
angl.: Circle Trajectoire circulaire au
point final de l'arc de cercle
avec centre du cercle CC Coordonnées du point final
du cercle, sens de rotation Page 227
Arc de cercle CR
angl.: Circle by Radius Trajectoire circulaire avec
rayon Coordonnées du point final
du cercle, rayon, sens de
rotation Page 228
Arc de cercle CT
angl.: Circle Tangential Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Coordonnées du point final
du cercle Page 230
Arrondi d'angle RND
angl.: RouNDing of
Corner Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Rayon d’angle R Page 225
