152 Programmation: aides à la programmation
4.4 Gr
aphique de pr
ogr
a
mmation
4.4 Graphique de programmation
Graphique de programmation simultané/non
simultané

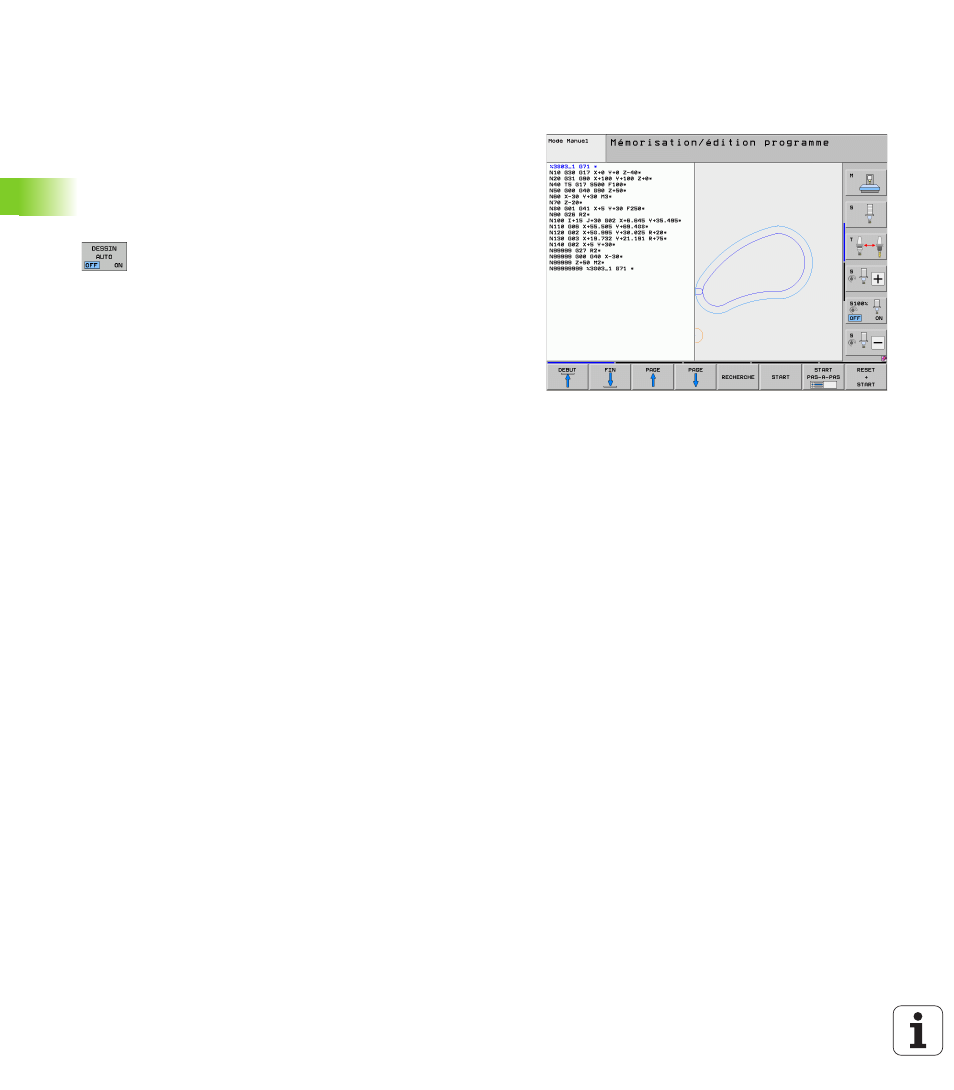

Simultanément à la création d'un programme, la TNC peut afficher un
graphique filaire 2D du contour programmé.
 Afficher le programme à gauche et le graphique à droite: appuyer sur
la touche PARTAGE ECRAN et sur la softkey PGM + GRAPHIQUE
 Softkey DESSIN AUTO sur ON. Simultanément à
l'introduction des lignes du programme, la TNC
affiche chaque élément de contour dans la fenêtre
graphique de droite.
Quand l'affichage du graphique n'est pas souhaité, réglez la softkey
DESSIN AUTO sur OFF.
DESSIN AUTO ON ne visualise pas les répétitions de parties de
programme.
