HEIDENHAIN iTNC 530 459
16.14 Ex
emples de pr
ogr
a
mmation

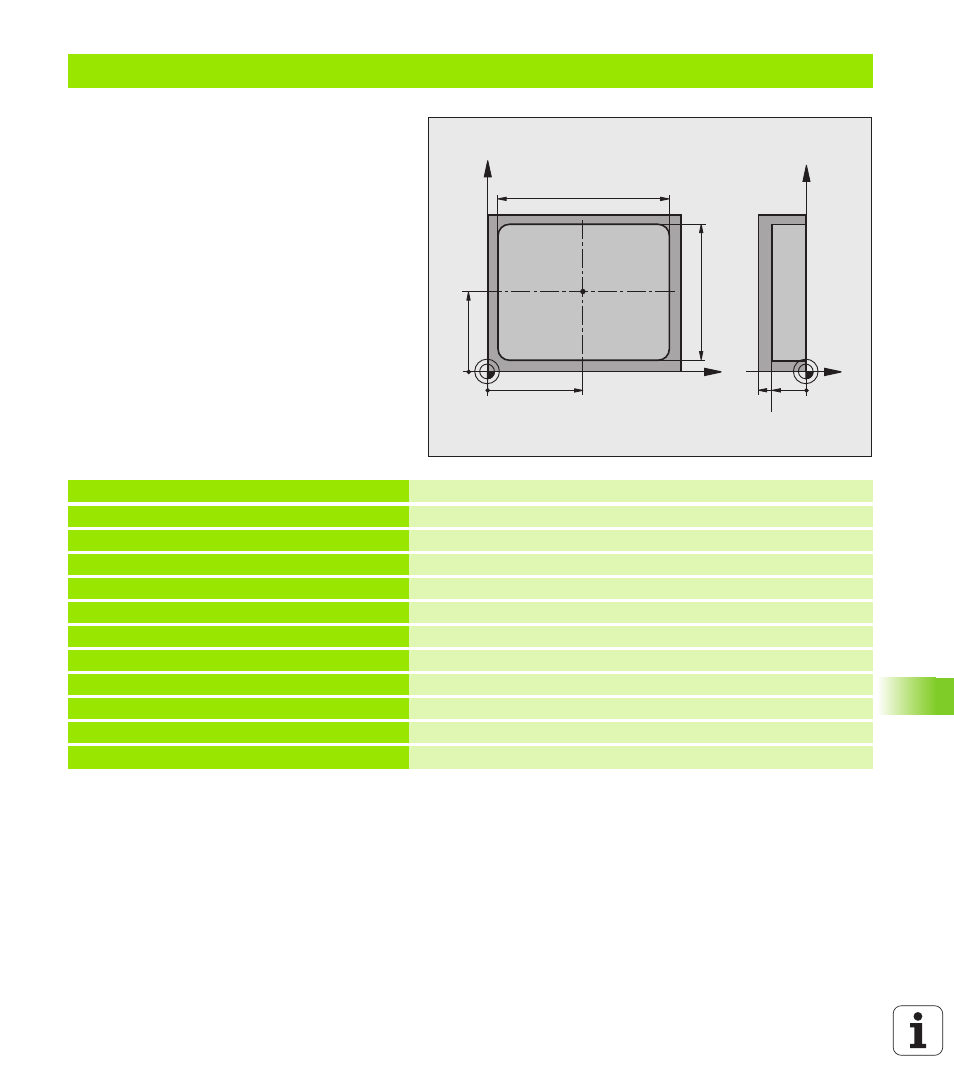

Exemple : mesure d'une poche rectangulaire, procès-verbal de mesure
0 BEGIN PGM BSMESU MM
1 TOOL CALL 1 Z Appel d'outil pour le palpeur
2 L Z+100 R0 FMAX Dégager le palpeur
3 TCH PROBE 423 MESURE INT. RECTANG.
Q273=+50 ;CENTRE 1ER AXE
Q274=+40 ;CENTRE 2EME AXE
Q282=90 ;1ER COTE Longueur nominale en X
Q283=70 ;2EME COTE Longueur nominale en Y
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
X
Y
50
40 70
90
Z
Y
-15
-20
