5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO: G256)

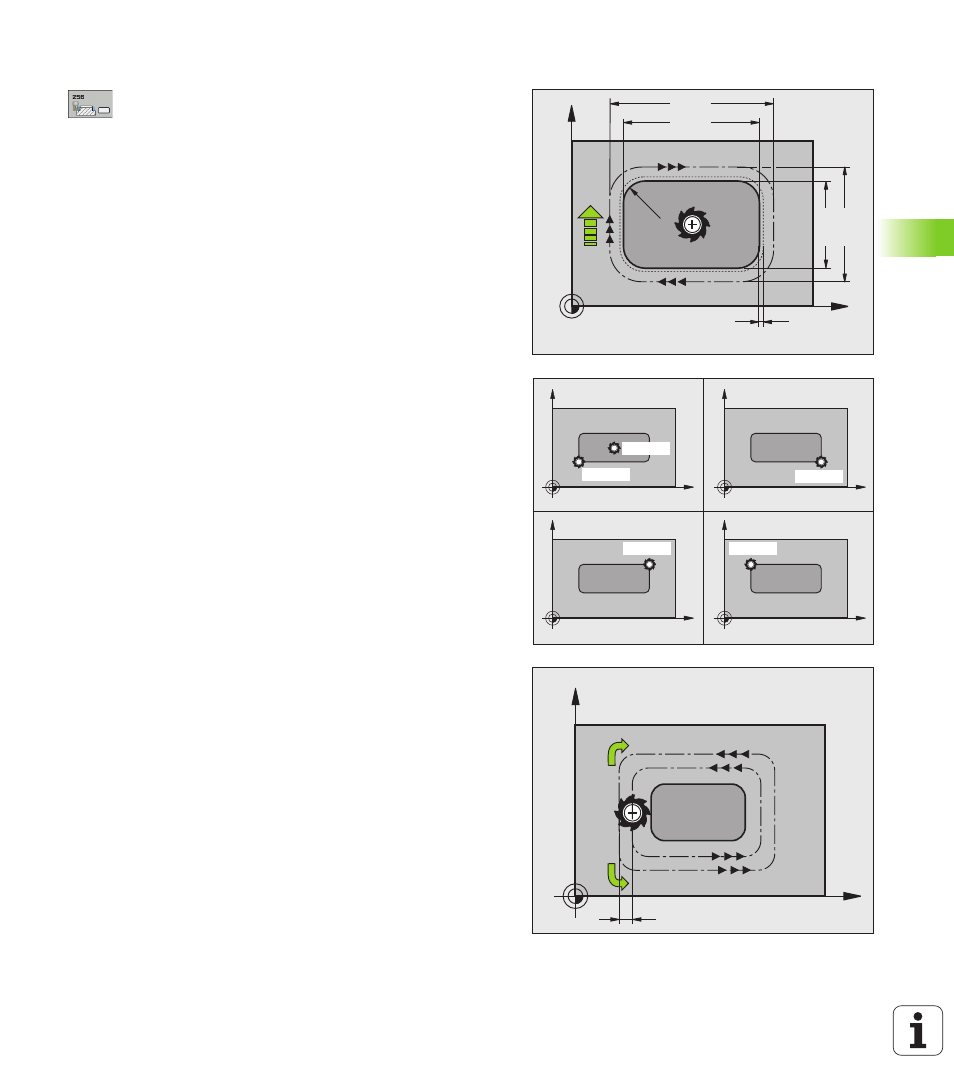

Paramètres du cycle
U 1er côté Q218: Longueur du tenon parallèle à l'axe
principal du plan d'usinage. Plage d’introduction 0 à
99999,9999
U Cote pièce br. côté 1 Q424: Longueur de la pièce
brute du tenon parallèle à l'axe principal du plan
d'usinage Introduire cote pièce br. côté 1
supérieure au 1er côté. La TNC exécute plusieurs
passes latérales si la différence entre la cote pièce
brute 1 et la cote finale 1 est supérieure à la passe
latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante. Plage d’introduction 0 à
99999,9999
U 2ème côté Q219: Longueur du tenon parallèle à l'axe
secondaire du plan d'usinage Introduire cote pièce
br. côté 2
supérieure au 2ème côté. La TNC exécute
plusieurs passes latérales si la différence entre la cote
pièce brute 2 et la cote finale 2 est supérieure à la
passe latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante. Plage d’introduction 0 à
99999,9999
U Cote pièce br. côté 2 Q425: Longueur de la pièce
brute du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
U Rayon d'angle Q220: Rayon de l'angle du tenon.
Plage d’introduction 0 à 99999,9999
U Surépaisseur finition latérale Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage que la TNC laisse lors de l'usinage. Plage
d’introduction 0 à 99999,9999
U Position angulaire Q224 (en absolu): Angle de
rotation de tout le tenon. Le centre de rotation est la
position où se trouve l'outil lors de l'appel du cycle.
Plage d’introduction -360,000 à 360,000
U Position tenon Q367: Position du tenon par rapport à
la position de l'outil lors de l'appel du cycle:
0: Position de l'outil = centre du tenon
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= –1
Q351= +1
