438 Cycles palpeurs : contrôle automatique des pièces
16.8 MESURE EXTERIEUR RECT
ANGLE (cy
c
le 424, DIN/ISO: G424)
U Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction 0 à 99999,9999, en alternative
PREDEF
U Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
En alternative PREDEF
U Cote max. 1er côté Q284 : longueur max. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
U Cote min. 1er côté Q285 longueur min. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
U Cote max. 2ème côté Q286 : largeur max. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
U Cote min. 2ème côté Q287 : largeur min. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
U Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
U Tolérance centre 2ème axe Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999

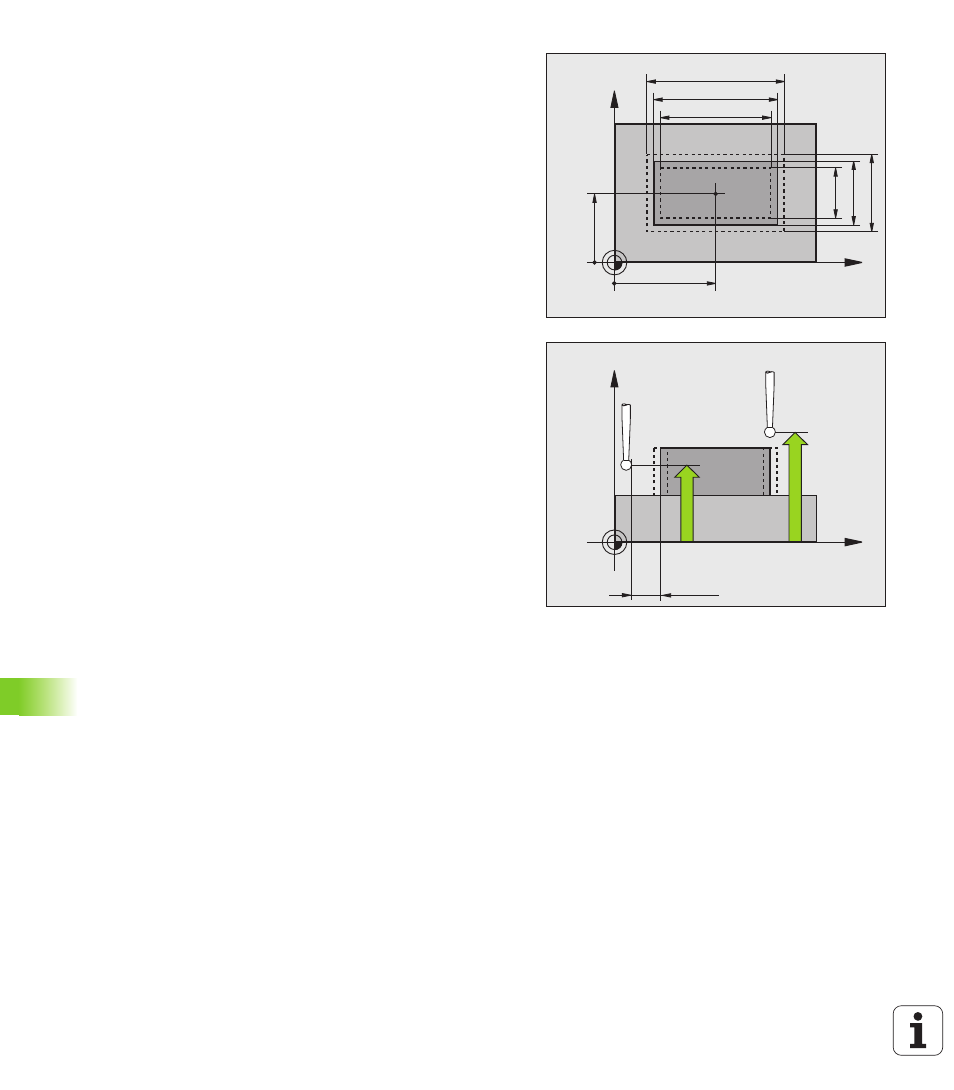

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
