14.7 Compenser le désalignement d'une pi
èce au mo
y
e
n de l'ax
e C (cy
c
le 405,
DIN/ISO: G405)

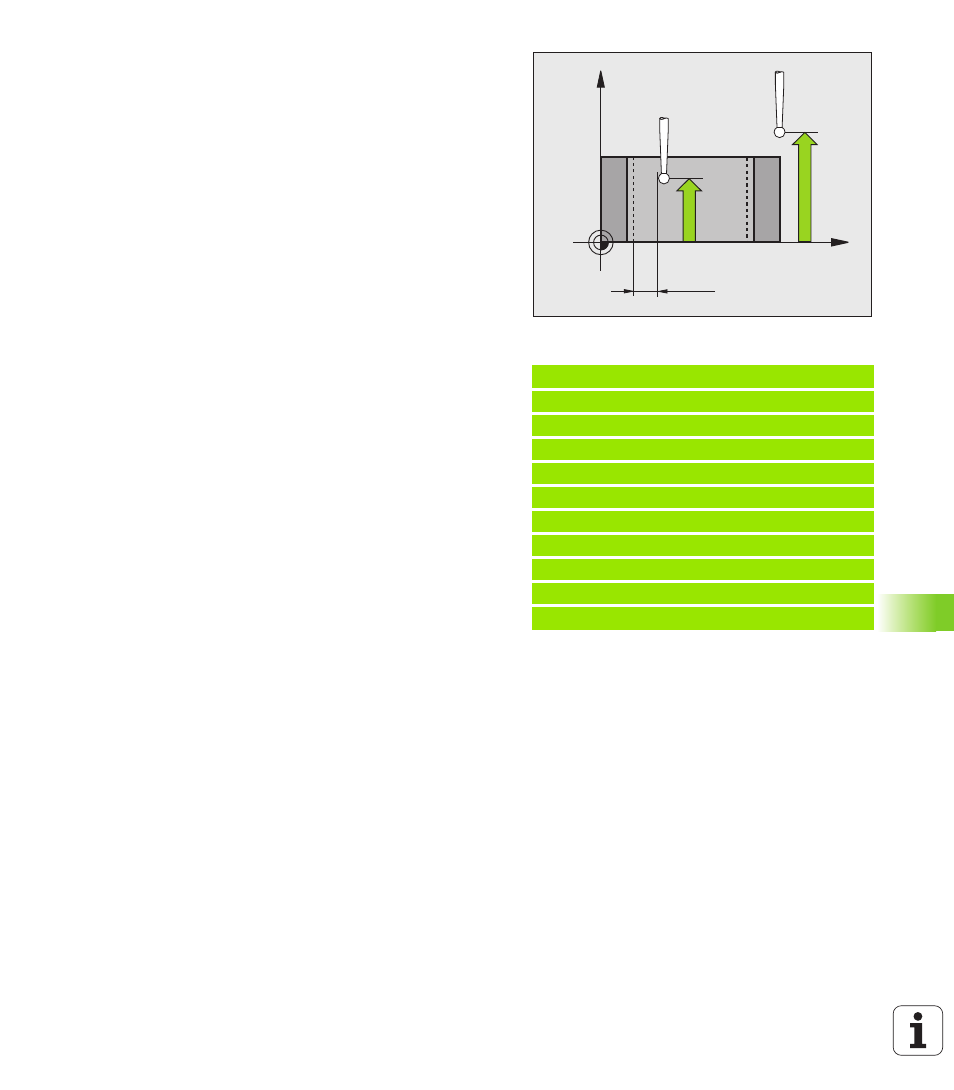

U Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, en alternative
PREDEF
U Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
En alternative PREDEF
U Init. à zéro après alignement Q337 : déterminer si
la TNC doit remettre l'affichage de l'axe C à zéro ou si
elle doit mémoriser le décalage angulaire dans la
colonne C du tableau de points zéro :
0: remettre à 0 l'affichage de l'axe C
>0: mémoriser le décalage angulaire avec son signe
dans le tableau de points zéro. Numéro de ligne =
valeur de Q337. Si un décalage C est déjà inscrit dans
le tableau de points zéro, la TNC additionne le
décalage angulaire mesuré en tenant compte de son
signe
Exemple : Séquences CN
5 TCH PROBE 405 ROT AVEC AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q262=10 ;DIAMÈTRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCRÉMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q337=0 ;REMETTRE À ZÉRO
X
Z
Q261
Q260
MP6140
+
Q320
